三菱plc点动+自锁控制编程实例讲解

有关三菱plc点动+自锁控制编程实例，包括点动+自锁控制的继电控制电路图，plc点动+自锁控制原理图，plc点动+自锁控制梯形图(动画版)等，一起来了解下。

三菱plc点动+自锁控制实例

1、点动+自锁控制的继电控制电路图

2、plc点动+自锁控制原理图

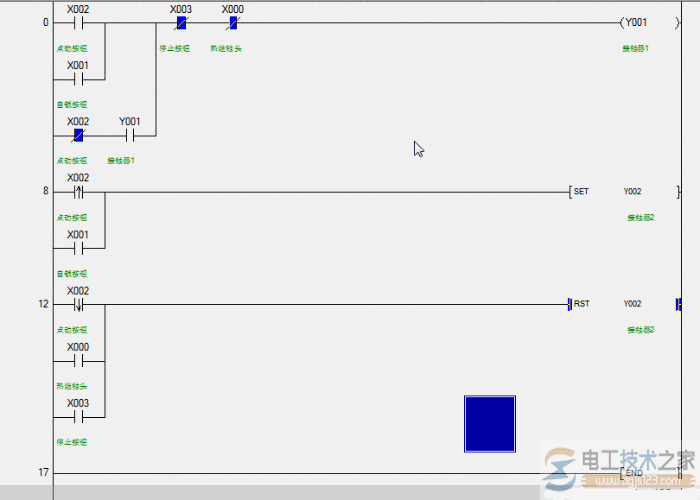

3、plc点动+自锁控制梯形图(动画版)

梯形图中描述的是两段程序，第一段(0-8)是根据继电控制图转化过来的，但是并不能完成工作要求，是错误的。

第二段(8-17)是正确的点动+自锁控制的梯形图。

大部分的梯形图可以通过继电控制图转化为plc程序，有时不可以，切记。
