三菱FX-PLC实现按钮计数控制的例子

有关三菱FX-PLC的编程实例，如何来实现按钮计数控制，可以用三菱FX-PLC编程实现，按钮X000每接通一次，计数器C0计数值（当前值）增1，当计数器C0的当前值为4时，Y000接通，信号指示灯亮。

三菱FX-PLC按钮计数控制代码

1、任务需求

输入按钮X000按下4次，信号灯Y000亮；输入按钮X000再按下3次，信号灯Y000熄灭。按钮计数控制时序图如下：

2、I/O地址分配

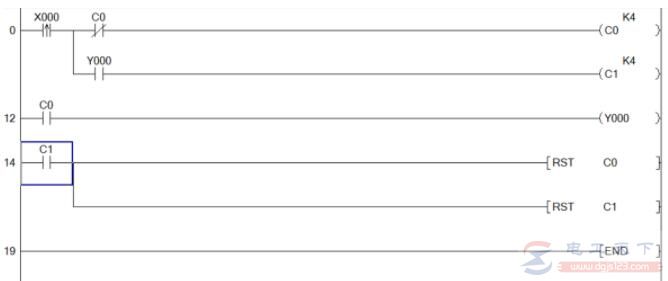

3、程序代码

4、程序解读

（1）按钮X000每接通一次，计数器C0的计数值（当前值）就会增1；

（2）当计数器C0的当前值为4时，Y000接通，信号指示灯亮；

（3）继续按下按钮X000，计数器C0不计数，C1开始计数，当C1的当前值达到4时，计数器CO和C1都被复位，Y000断开，信号指示灯灭。
