如何编写三菱plc振荡电路程序?

作者:老电工2020年03月14日 08:34

如何编写三菱plc振荡电路程序,一个三菱plc振荡电路程序的编程实例,三菱plc设计一个振荡电路的例子,设置T0为2s定时器,T1为3s定时器,有关接线图、梯形图和指令表与时序图的实例。

三菱plc振荡电路程序

三菱plc设计一个振荡电路,要求其输出波形如图2-96,XO外接的SB是带自锁的按钮,如果Y0外接指示灯HL, HL就会产生亮3s灭2s的闪烁效果,所以该电路也称为闪烁电路。

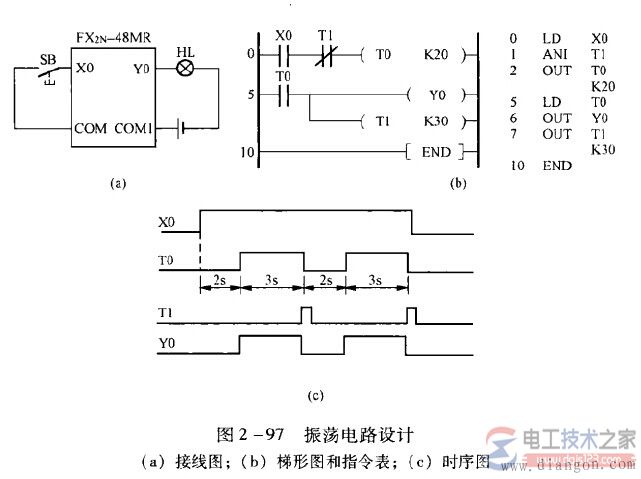

为实现此功能,设置T0为2s定时器,T1为3s定时器。设计的接线图、梯形图和指令表与时序图如图2-97所示。

三菱plc振荡电路程序

三菱plc振荡电路程序
