有关三菱FX-PLC的编程实例,用按钮来控制门铃的开启与关闭,门铃响几秒,停止几秒,响几次后停止,可以由三菱FX-PLC编程来实现,以下是I/0地址分配表、状态转移图与梯形图,供大家参考。
1、任务需求
控制要求:按一次按钮,门铃响2S,停止3S,响5次后停止。
具体需求:写出PLC输入、输出分配表,画出状态转移图,并编写步进梯形图程序。
2、I/0地址分配表

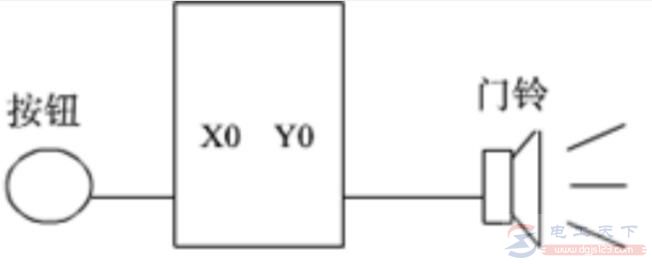

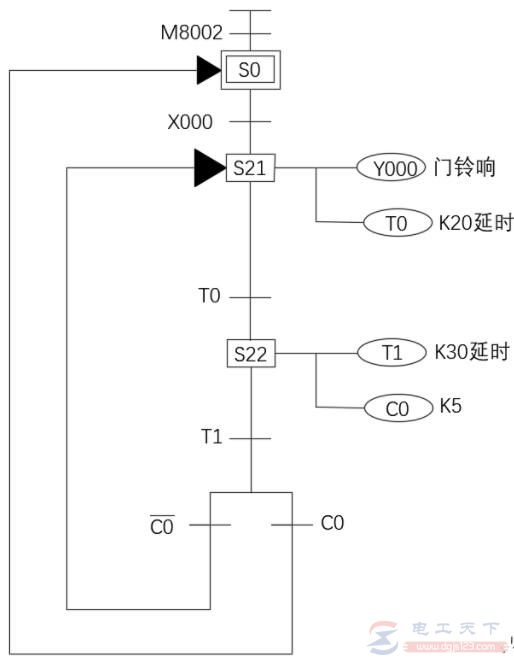

3、状态转移图

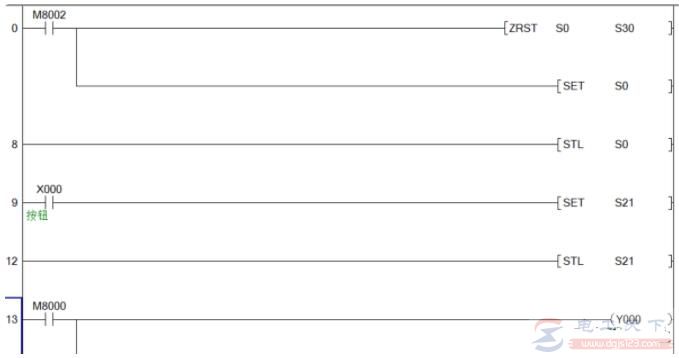

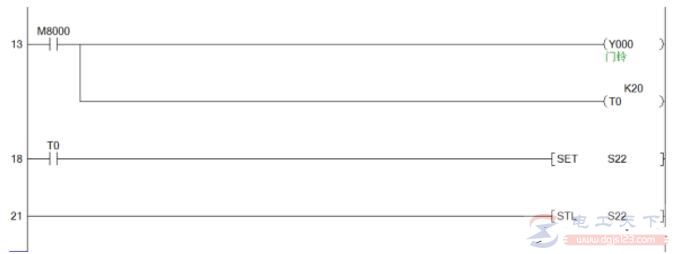

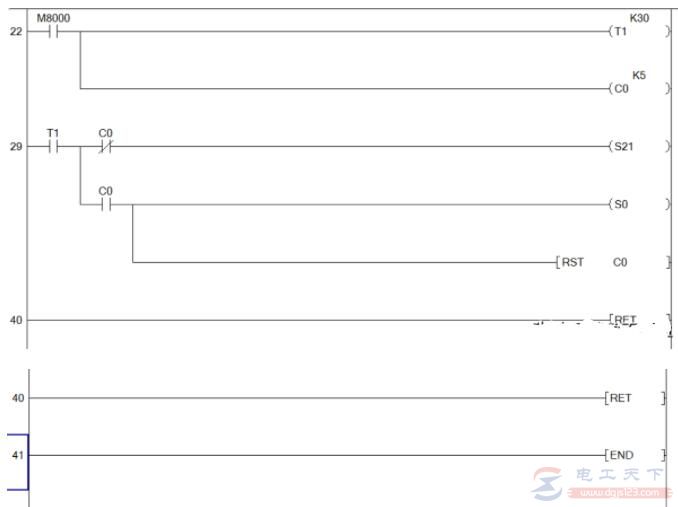

4、PLC梯形图
