如何编写三菱plc电动机正反转控制程序?

作者:老电工2020年03月14日 08:51

如何编写三菱plc电动机正反转控制程序,有关三菱plc电动机正反转控制程序的编程实例,一个正反转控制的继电控制电路图,正反转控制的继电控制电路图, plc正反转控制梯形图及指令表程序。

三菱plc电动机正反转控制程序

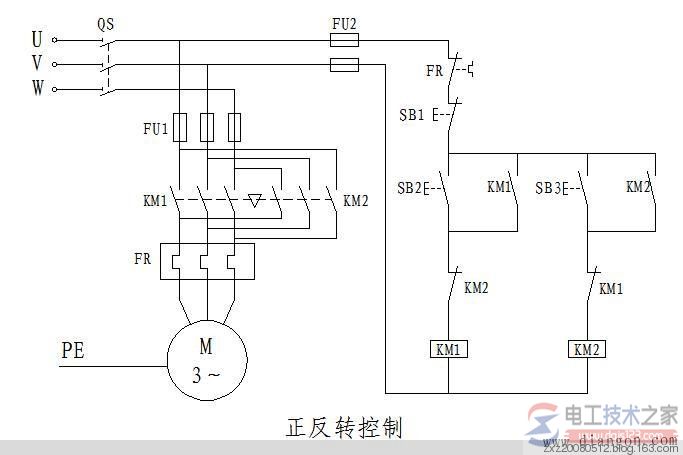

1、正反转控制的继电控制电路图

三菱plc学习——电动机正反转控制的plc程序

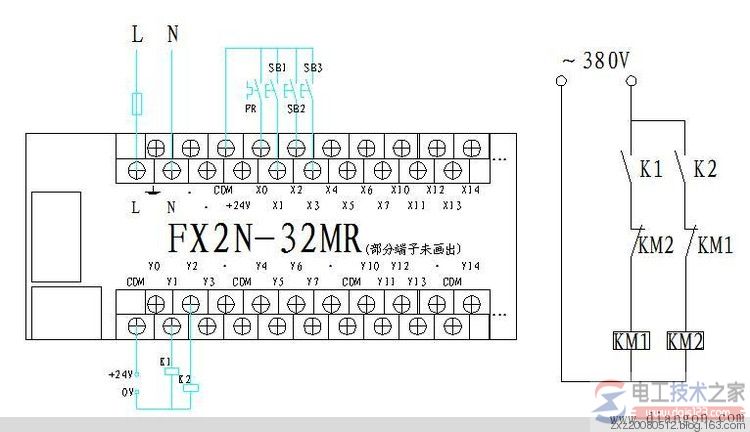

2、plc正反转控制原理图

三菱plc学习——电动机正反转控制的plc程序

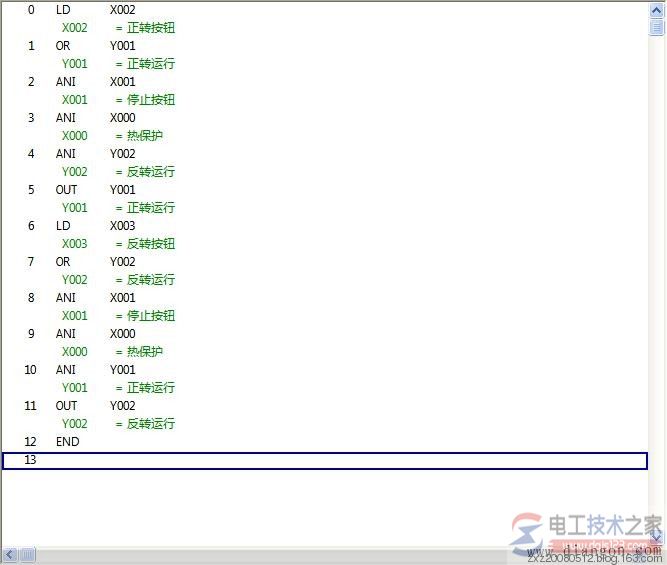

3、plc正反转控制梯形图及指令表程序(方式一)

三菱plc学习——电动机正反转控制的plc程序

三菱plc学习——电动机正反转控制的plc程序

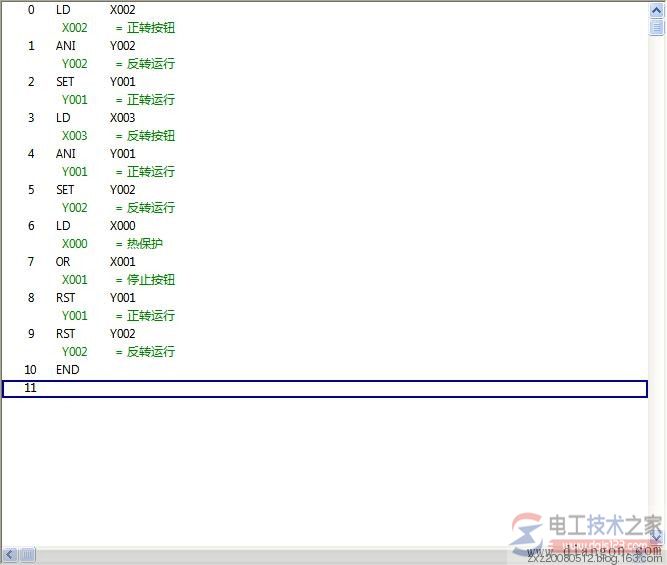

4、plc正反转控制梯形图及指令表程序(方式二)

三菱plc学习——电动机正反转控制的plc程序

三菱plc学习——电动机正反转控制的plc程序
