如何编写三菱PLC加电输出禁止程序?

作者:老电工2020年03月14日 07:32

如何编写三菱plc加电输出禁止程序,一个三菱plc加电输出禁止程序的编程实例,plc控制程序中需要时一些关健设备的控制端口(plc榆出端口)做复电输出禁止控制。

三菱plc加电输出禁止程序

在三菱plc复电进入run状态后,经自检及通信处理进行输入采样,而后按用户梯形图程序指令的要求,对于输出线圈按照从上到下的顺序执行,对于同一线圈按照从左到右的顺序依次执行,动作不可逆转(使用跳转指令的情况除外),最后输出刷新,之后循环往复执行,直至停止。

对用户程序的执行过程的理解是设计plc用户程序的关键,下面以实例加电输出禁止程序为例,介绍用户程序循环扫描具体执行过程。

【实例说明】在实际控制工程中,可能遇到突发停电情况,在复电时,控制环境可能仍处于原先得电工作状态,从而会使相应的设备立即恢复工作,这极易引发设备动作逻辑错乱,甚至发生严重事故。为了避免这种情况的发生,plc控制程序中需要时一些关健设备的控制端口(plc榆出端口)做复电输出禁止控制。

【实例实现】加电输出禁止程序运用了三菱plc的特殊辅助继电器m8002, m8002为加电接通一个扫描周期,使m10置位为“1", y010和y011无论在x020、 x021处于什么状态,均无输出,该程序如图所示。

如何编写三菱plc加电输出禁止程序

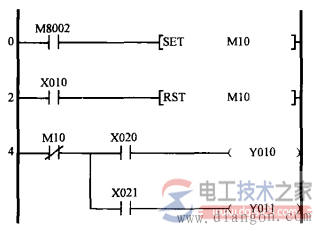

图1,加电输出禁止程序

plc加电输出禁止程序循环扫描执行过程

如何编写三菱plc加电输出禁止程序

plc加电输出禁止程序循环扫描执行过程

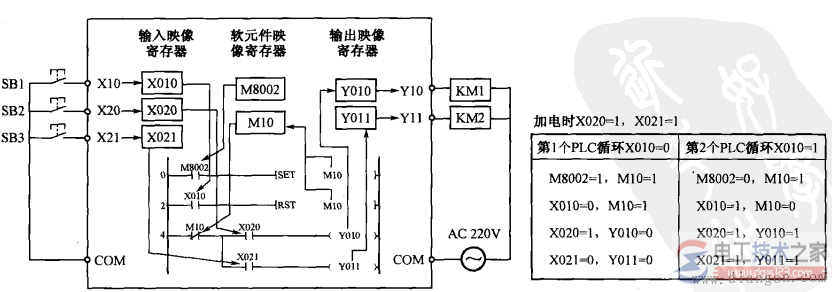

sb2,sb3处于闭合状态,sb1处于断开状态,plc加电进入run状态后,m8002接通一个扫描周期,使m10置位为“1"ml0的常闭触点断开,从而切断了输出线圈y010, y011的控制逻辑,达到了输出被禁止的目的。

当y010, y011所控制的设备准备好之后,例如,进入第2个循环时,sb1闭合,x010的状态为,"1",则m10被复位为"0",对输出y010,y011的控制解除,并将控制权转移给x020, x021,此时sb2, sb3闭合,x020, x021为"1" y010,y011置位为“1”。

这样就可以避免plc复电后倘若x020, x021均处于on状态,导致y010, y011直接输出。
