三菱plc振荡电路编程实例图解

作者:老电工时间:2020-03-07 08:01:20

有关三菱plc振荡电路编程实例,三菱plc设计一个振荡电路,要求其输出波形,设置t0为2s定时器,t1为3s定时器,设计的接线图、梯形图和指令表与时序图如图所示。

三菱plc振荡电路的编程实例

三菱plc设计一个振荡电路,要求其输出波形如图2-96所示。

xo外接的sb是带自锁的按钮,如果y0外接指示灯hl, hl就会产生亮3s灭2s的闪烁效果,所以该电路也称为闪烁电路。为实现此功能,设置t0为2s定时器,t1为3s定时器。

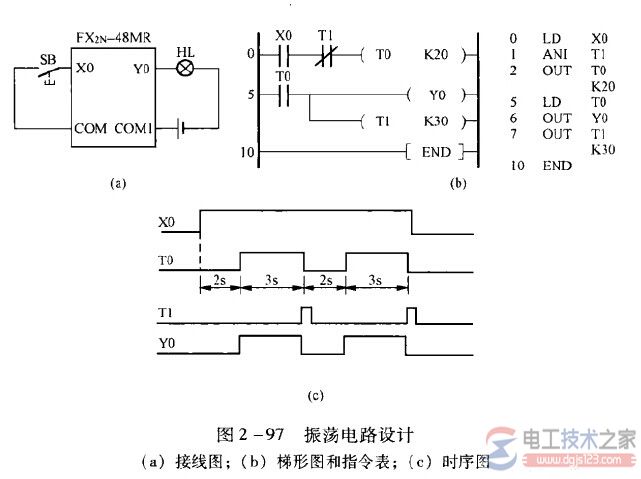

设计的接线图、梯形图和指令表与时序图如图2-97:

三菱plc振荡电路编程实例1

三菱plc振荡电路编程实例2
