如何编写三菱plc点动与自锁控制程序?

作者:老电工时间:2020-03-14 08:36:08

如何编写三菱plc点动与自锁控制程序,一个三菱plc点动与自锁控制程序的编程实例,一个点动+自锁控制的继电控制电路图,plc点动+自锁控制原理图,plc点动+自锁控制梯形图。

三菱plc点动与自锁控制程序

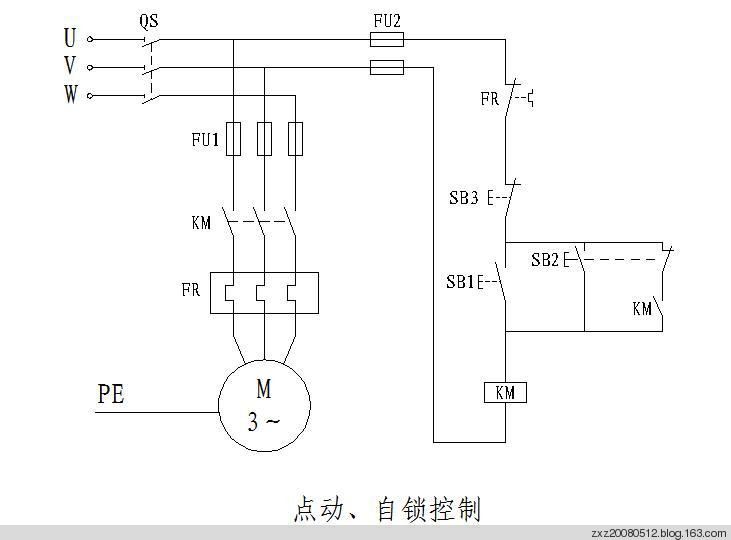

1、点动+自锁控制的继电控制电路图

三菱plc学习——点动+自锁控制的plc程序

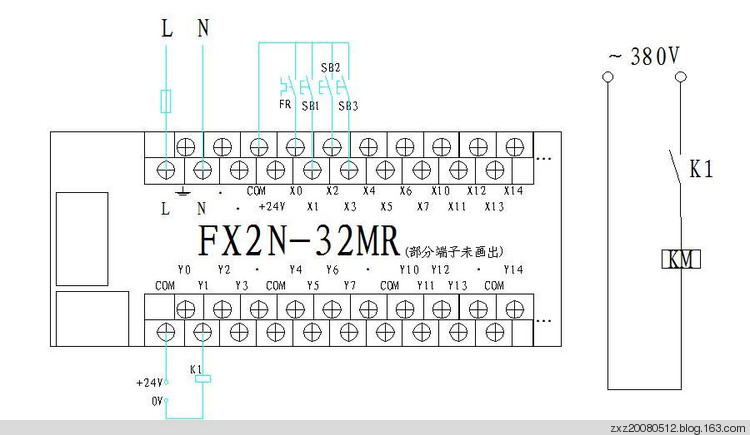

2、plc点动+自锁控制原理图

三菱plc学习——点动+自锁控制的plc程序

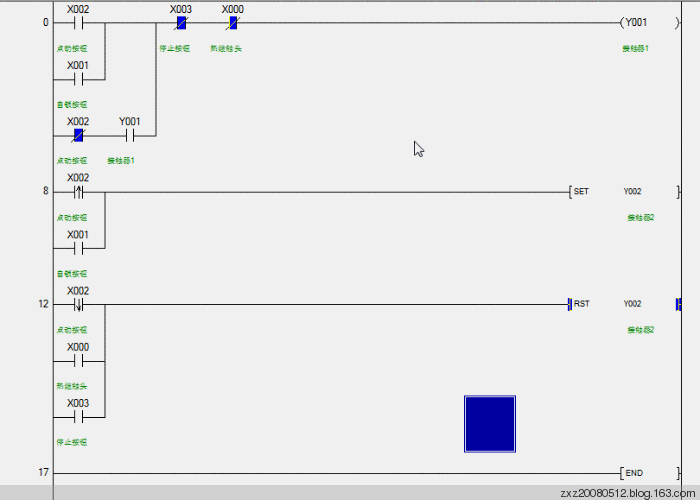

3、plc点动+自锁控制梯形图(动画版)

三菱plc学习——点动+自锁控制的plc程序

梯形图中描述的是两段程序,第一段(0-8)是根据继电控制图转化过来的,但是并不能完成工作要求,是错误的。

第二段(8-17)是正确的点动+自锁控制的梯形图。

可见,大部分的梯形图可以通过继电控制图转化为plc程序,但有时却不可以。
