三菱plc两地控制与多地控制程序实例图解

作者:老电工时间:2020-03-14 07:21:07

有关三菱plc两地控制与多地控制程序实例图解,三菱plc两地控制与多地控制的plc程序编程实例,两地控制的继电控制电路图,两地控制PLC梯形图程序,两地控制指令表程序。

三菱plc两地控制与多地控制程序

1、两地控制的继电控制电路图

三菱PLC学习——两地控制与多地控制PLC程序

2、两地控制的plc电气原理图

三菱PLC学习——两地控制与多地控制PLC程序

3、两地控制PLC梯形图程序

三菱PLC学习——两地控制与多地控制PLC程序

4、两地控制指令表程序

三菱PLC学习——两地控制与多地控制PLC程序

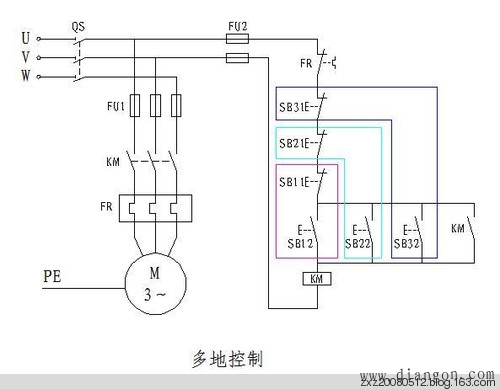

5、多地控制继电控制电路图

三菱PLC学习——两地控制与多地控制PLC程序

6、多地控制的PLC电气原理图

三菱PLC学习——两地控制与多地控制PLC程序

7、多地控制的PLC梯形图程序

三菱PLC学习——两地控制与多地控制PLC程序

8、多地控制的PLC指令表程序

三菱PLC学习——两地控制与多地控制PLC程序

总结:两地控制与多地控制的设计方法是一样的,即把各地停止信号串联,启动信号并联即可。
