三菱FX系列PLC循环指令用法实例说明

三菱FX系列PLC循环指令用法

1、指令说明

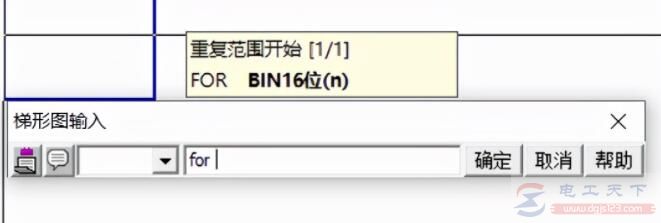

循环开始指令：

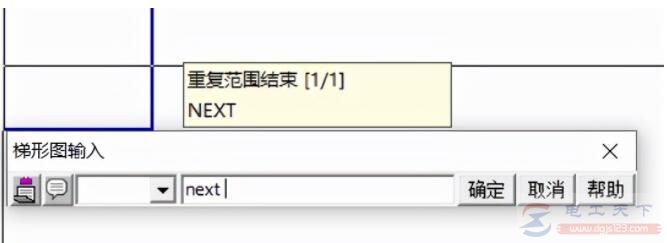

循环结束指令：

2、指令用法

循环指令可以使程序变得简练，使用循环指令可以反复执行某一段程序，只要把这一段程序放在FOR循环开始指令与NEXT循环结束指令之间，待执行完指定的循环次数后，才执行NEXT循环结束指令的下一条指令。

注意：FOR循环开始指令与NEXT循环结束指令必须成队使用。

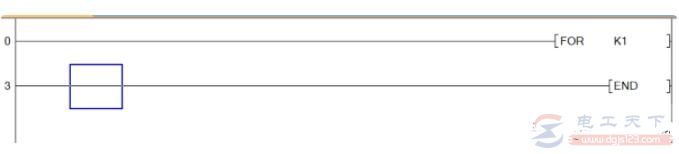

循环次数由FOR后的数值指定，例如：

循环次数为1~32767时有效，若循环次数<1，则按1处理，FOR 与NEXT指令间的程序循环一次。

如果不想执行FOR指令与NEXT指令之间的程序，则可以用跳转指令CJ跳转。

循环次数较多时，PLC的扫描周期会延长，可能出现看门狗定时器指令WDT错误。

NEXT指令在FOR指令之前，或无NEXT指令，或在FEND、END指令之后又NEXT指令，或FOR指令NEXT指令的个数不一致时，均可能会出现错误。
