三菱FX系列PLC比较指令用法实例说明

三菱FX系列PLC比较指令

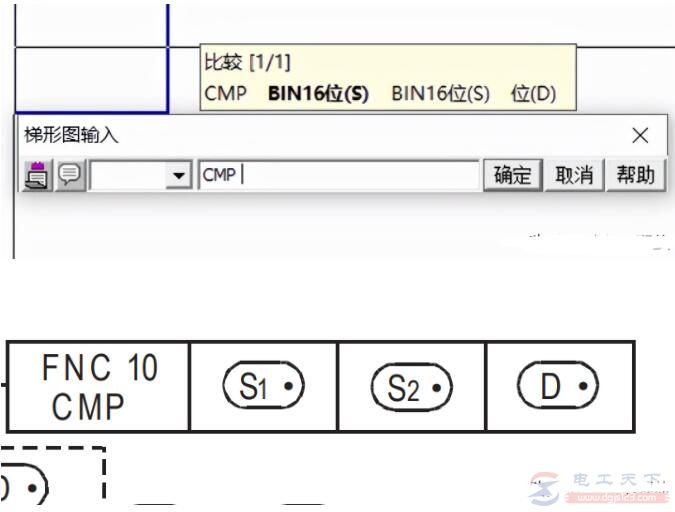

1、指令说明

S1、S2为两个比较的源操作数，D为比较结果的标志位软元件，指令中给出是是标志位软元件的首地址（即标号最小的那个）。

源操作数有：T、C、V、Z、D、K、H、KNX、KNY、KNM、KNS。

标志软元件有：Y、M、S。

2、使用方法

CMP比较指令将源操作数S1的数据与S2的数据作对比，并将比较的结果传送到目标操作数D中。比较有三种情况，大于、等于、小于。

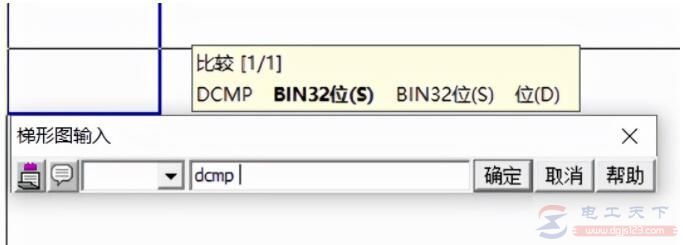

CMP指令可以比较两个16位二进制数，也可以比较两个32位二进制数。在比较32位操作时，需使用前缀D，例如：

CMP指令也有可以脉冲操作方式，使用后缀P，例如：

只有在驱动条件由OFF变为ON时进行一次比较。

以下是比较指令的用法举例：

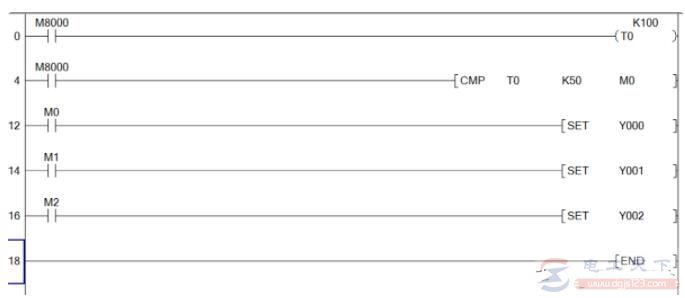

定时器T0的值与50作比较。

（1）当T0<50时，M2接通，Y002被置位；

（2）当T0=50时，M1接通，Y001被置位；

（3）当T0>50时，M0接通，Y000被置位。
