三菱FX系列PLC区间比较指令用法实例说明

三菱FX系列PLC区间比较指令

1、指令说明

S1与S2为为区间的起点和终点，即数据的上限和下限。如（1~10）1为下限，10为上限。

S为比较源的数据或软元件编号，D为标志位软元件，指令中给出的是标志位软元件的首地址。

源操作数的软元件有T、C、V、Z、D、K、H、KnX、KnY、KnM、KnM、KnS。标志位软元件有Y、M、S。

2、指令使用

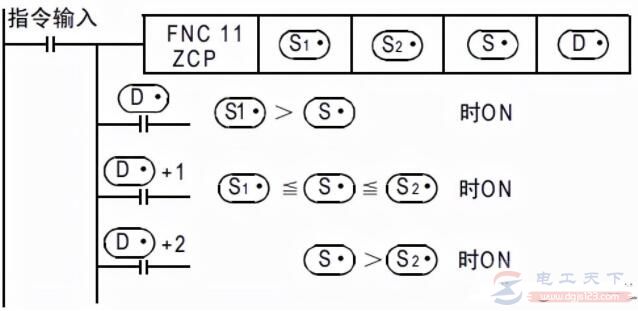

ZCP区间比较指令将源操作数S与S1和S2的数据进行比较，并把比较结果传送给目标操作数D中。即使输入指令触点为OFF时，不执行ZCP指令，D~D2也将保持输入触点由ON变OFF之前的状态。

注意：在使用ZCP区间比较指令时，S2中的值不能小于S1的值；所有源数据都当作二进制数据处理。

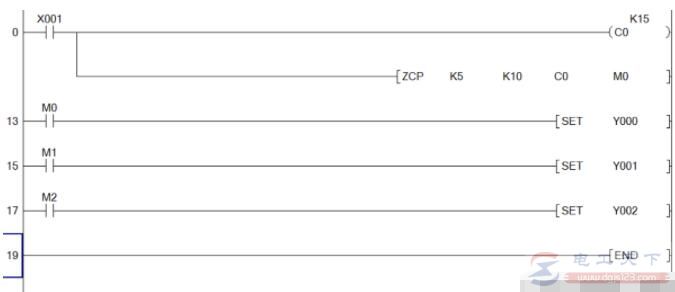

以下是ZCP区间比较指令的用法实例：

（1）当K5>C0时，M0接通，Y000被置位。

（2）当K5≤C0≤k10时，M1接通，Y001被置位。

（3）当C0>K10时，M2接通，Y002被置位。
