三菱plc单信号反应多状态编程实例说明

三菱plc单信号反应多状态编程实例，该程序通过一个信号端口反应某些控制器的不同状态的信息，当plc与某些控制器进行端口连接时，端口不够用，采用此方法编写plc程序。

三菱plc单信号反应多状态编程

设计：当plc与某些控制器进行端口连接时，端口不够用，可以采用此类方法编写plc程序。

功能：该程序通过一个信号端口反应某些控制器的不同状态的信息。

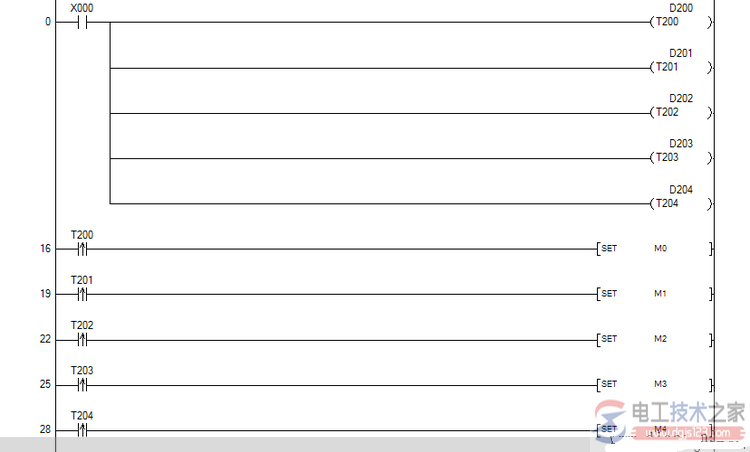

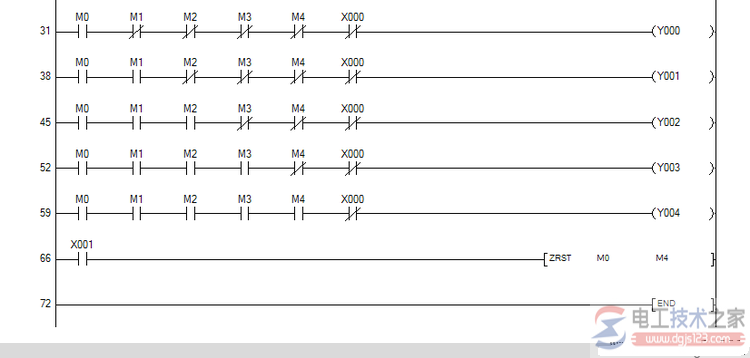

程序：

元件说明：

X0：信号状态端口；

X1：信号复位端口；

T200、T201、T202、T203、T204为10ms定时器；

D200、D201、D202、D203、D204为定时数据信息；

M0、M1、M2、M3、M4为状态信息；

Y0、Y1、Y2、Y3、Y4为根据状态信息的做出的控制输出；

程序说明：当plc接收到来自某些控制器的端口信息时，根据控制器发出的信号时间，判断控制器状态信息，并作出相应的反应动作。

应用实例：plc与机器人控制。
