西门子S7-200系列PLC实例：电机多段定时启动功能

有关西门子S7-200系列PLC的编程实例，用PLC程序实现电机多段定时启动功能，以下是具体的设计要求，PLC的I/O分配情况，以及程序实现过程，有需要的朋友参考下。

西门子S7-200实现电机多段定时启动

1、设计要求

8点-10点： 电机1启动，10点后停止；

8点-16点： 电机2启动，16点后停止；

18点-20点： 电机3启动，20点后停止。

第二天再按照以上要求运行，运行2天后系统停止执行；当按下复位按钮I0.0后，则程序继续按要求启动电机。

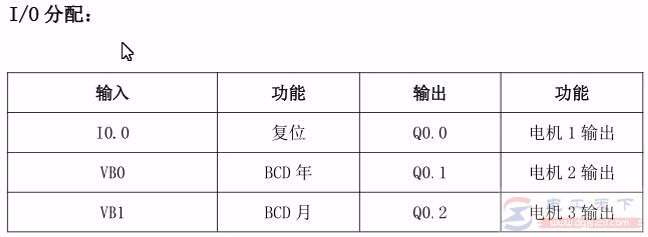

2、I/O分配及程序设计

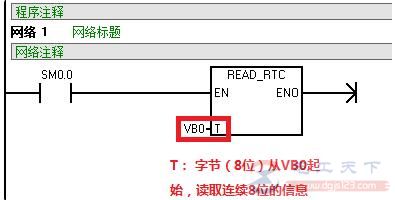

先来看一下这程序中，需要使用到“时钟指令”：

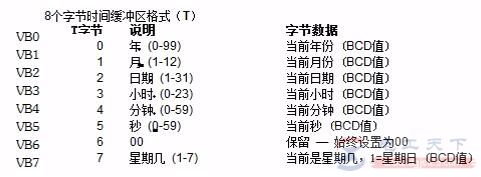

T这一端要输入的数据类型，是字节（8位），从数据VB0起始，向后读取连续8位的值，如图所示：

如果不是从VB0开始，而是从VB100开始，也是没有问题的。注意，从VB0也好，VB100也好，开始之后的8各位，都被占用了。所以在使用变量存储区时，则要至少跨过这8个位，避免数据交叉报错。

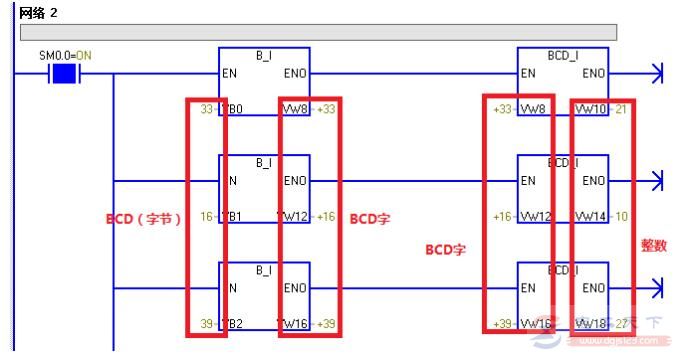

接着，将读取到的数据进行类型转换，最终转换为整数类型：

整数就可以开始用于比较，然后启动相应的线圈了。

整个程序的编辑思路：

1、选用时钟指令，读取系统时间到PLC：

2、将读取到的BCD值进行转化成整数，这一过程需要注意字节、字等数据类型的差别；

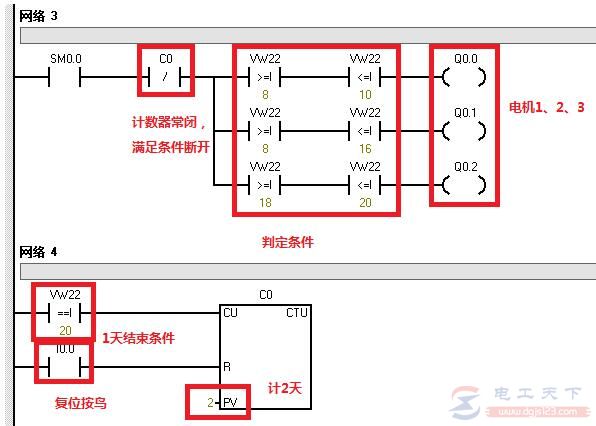

3、将整数结果进行比较，执行相应的操作指令；

4、根据判定条件进行计数统计，并且把统计结果运用到前面的控制条件中；设定系统复位条件。
