西门子Plc 斜坡函数功能的实现代码

学习西门子Plc编程的例子，输出值按照指定斜率（单位/秒）跟随设定值，可用来防止数值突变，该功能可在博途中添加扩展库函数（LGF）后直接调用Ramp函数。

西门子Plc 斜坡函数

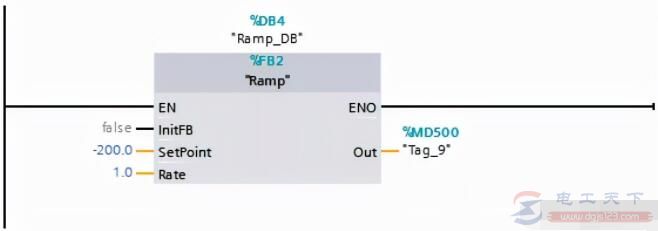

1、子程序调用

2、子程序变量声明

3、SCL代码

#rv1:= RD_SYS_T(#ActualTime);

IF #InitFB = true THEN

#LastTime := #ActualTime;

#AuxOut := #SetPoint;

#Out := #AuxOut;

END_IF;

#DeltaTime_T:= T_DIFF(IN1:=#ActualTime, IN2:=#LastTime);

#DeltaTime_DI:= TIME_TO_DINT(#DeltaTime_T);

#DeltaTime:= DINT_TO_REAL(#DeltaTime_DI);

#DeltaTime := #DeltaTime / 1000.0;

#LastTime := #ActualTime;

IF #SetPoint < #AuxOut THEN

#Out := #AuxOut;

#auxR := #AuxOut - (#Rate * #DeltaTime);

#Out := #AuxOut;

#AuxOut := MAX(IN1 := #auxR, IN2 := #SetPoint);

#Out := #AuxOut;

RETURN;

ELSE

IF #SetPoint > #AuxOut THEN

#Out := #AuxOut;

#auxR := (#Rate * #DeltaTime) + #AuxOut;

#Out := #AuxOut;

#AuxOut := MIN(IN1 := #auxR, IN2 := #SetPoint);

#Out := #AuxOut;

END_IF;

END_IF;

RETURN;

以上程序代码在博途V15.1环境下测试通过。
