西门子plc程序实例:led数码管显示9-5控制系统
作者:老电工时间:2022-01-21 07:56:15
有关西门子plc的编程例子,一个led数码管显示9-5控制系统,根据要求用西门子plc设计控制系统,并进行程序调试,以下是该plc程序的i/o地址分配与程序梯形图,有需要的朋友参考下。
led数码管显示9-5控制系统
1、任务描述
一个led数码显示设计,数码管内部自带转换线路,其逻辑关系如下:
![西门子plc程序实例:led数码管显示9-5控制系统](https://www.dgjs123.com/d/file/202201/20220121075700639.jpg)

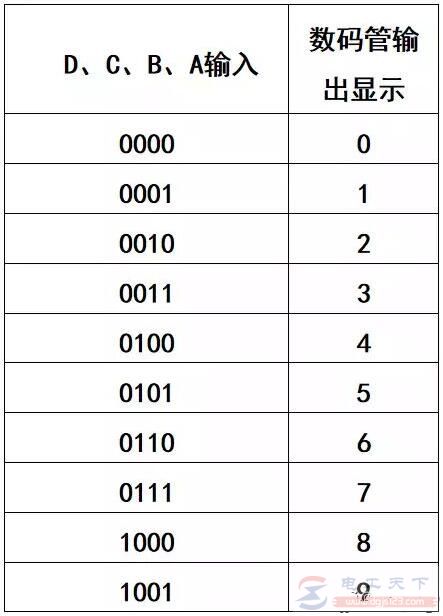

2、8421数码管
![西门子plc程序实例:led数码管显示9-5控制系统](https://www.dgjs123.com/d/file/202201/20220121075709466.jpg)
显示要求:led数码显示管依次循环显示9→ 8→ 7→ 6→ 5,每个状态停留1秒。
根据以上要求用可编程控制器设计控制系统,并进行程序调试。
3、i/o地址分配
![西门子plc程序实例:led数码管显示9-5控制系统](https://www.dgjs123.com/d/file/202201/20220121075717652.jpg)

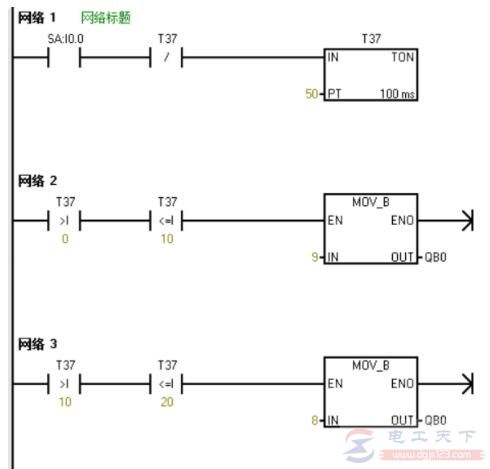

4、程序(梯形图)
![西门子plc程序实例:led数码管显示9-5控制系统](https://www.dgjs123.com/d/file/202201/20220121075726366.jpg)
![西门子plc程序实例:led数码管显示9-5控制系统](https://www.dgjs123.com/d/file/202201/20220121075734438.jpg)
