西门子plc实现8个彩灯移位控制的代码示例

学习西门子plc编程的入门例子，实现8个彩灯移位控制，用IO导线控制接在Q0.0到Q0.7上的八个彩灯循环移位，用t37定时，每0.5S移位一位，首次扫描时给Q0.0到Q0.7置初值，让Q0.0和Q0.2先有输出，用I0.1来控制彩灯位移的方向。

8个彩灯移位控制

1、I/O分配表

2、梯形图编程

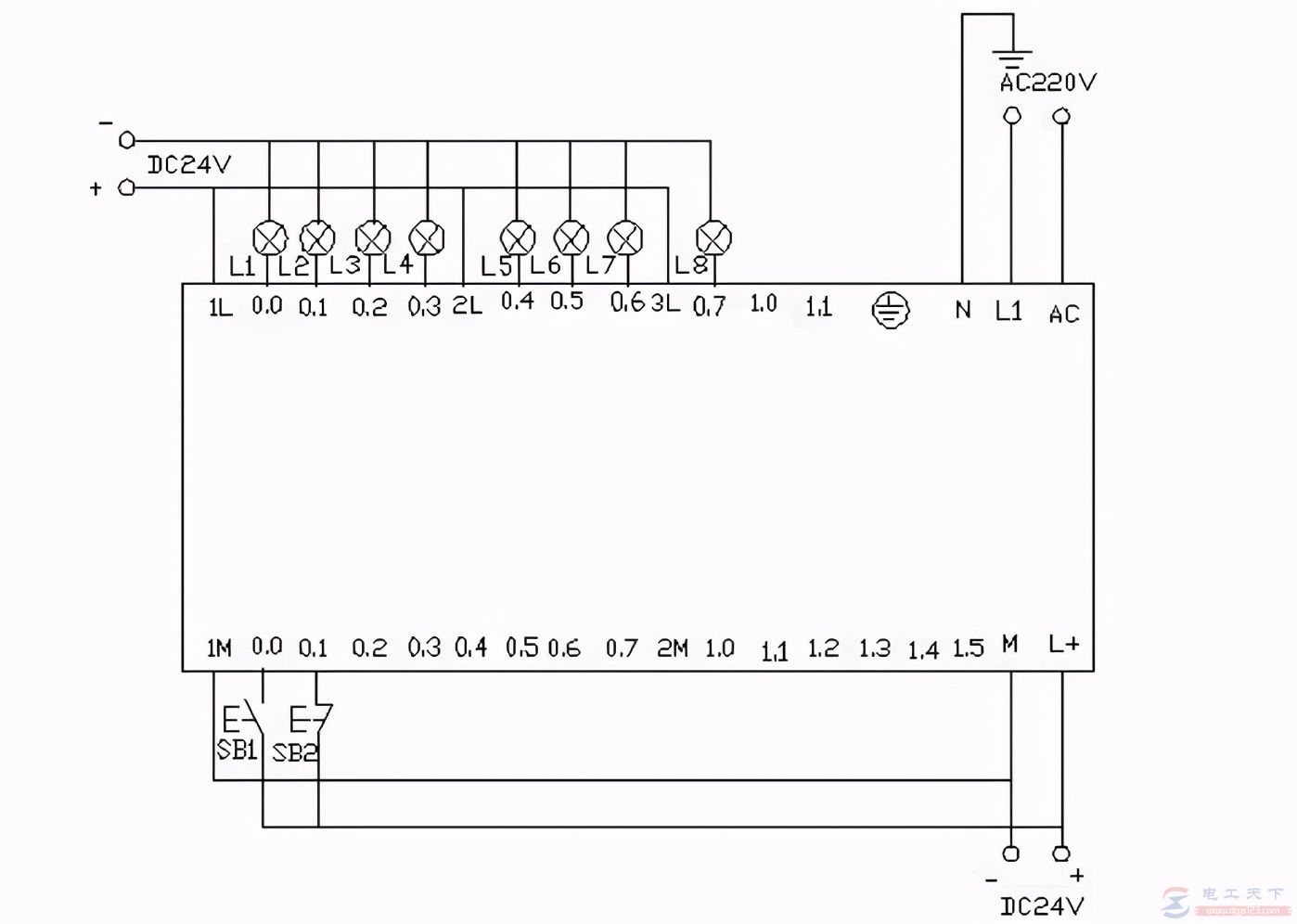

3、PLC接线图

4、程序调试及结果分析

把程序下载到西门子S7-200的PLC中进行调试，PLC一上电Q0.0和 Q0.2 就有输出，则Q0.0和Q0.2亮。当把在线面板上的I 0.0f（表示 I0.0 有输入）置位开关按下后，定时器T37开始计时每0.5秒后彩灯以Q0.0和Q0.2作为基础向右每次移移位。当按下在线控制面板上的I0.1f（表示I0.1有输入）使其置位时，彩灯以同样的方式向左移动。
