西门子s7-200系列plc实例：抢答器控制程序

有关西门子s7-200系列plc的编程例子，用plc实现一个简单的抢答器控制程序，主持人与选手间操作抢答器的设计要求，以及完整的plc程序设计，供大家学习参考。

西门子s7-200抢答器控制程序

1、设计要求

知识竞赛互动，有三组选手：

选手1 的抢答按钮为I0.2，抢答指示灯为Q0.2；

选手2 的抢答按钮为I0.3，抢答指示灯为Q0.3；

选手3 的抢答按钮为I0.4，抢答指示灯为Q0.4。

控制要求：

当主持人按下启动按钮I0.0后，抢答指示灯Q0.0点亮，开始抢答。若5秒内无人抢答，抢答指示灯Q0.0熄灭，说明此题无人抢答，题目自动作废。

当主持人出题后，没有按下启动按钮I0.0，如有人抢答，则Q0.1报警，选手自己的灯亮，表示选手违规。

当主持人按下启动按钮I0.0后，开始抢答。第一个按下按钮的选手信号有效，其余选手信号（后按下的）则无效，选手抢答信号指示灯亮。

当主持人按下复位按钮I0.1后，所有指示灯熄灭，进行下一路抢答。

2、程序设计

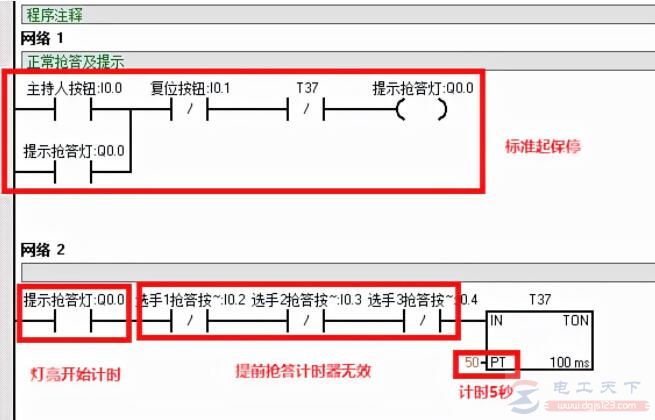

这两步，先把正常情况下，抢答指示灯及计时器正常启动的条件列了出来。这里面定时器完成5秒计时，则提示该题作废，抢答灯Q0.0因为T37常闭点断开而熄灭。

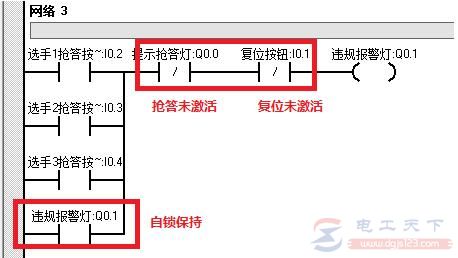

因为是三个选手中任意一个都可以触发，所以是并联。而且在Q0.0未激活，以及未复位情况下，则使用常闭逻辑，最后是Q0.1的点亮及保持。

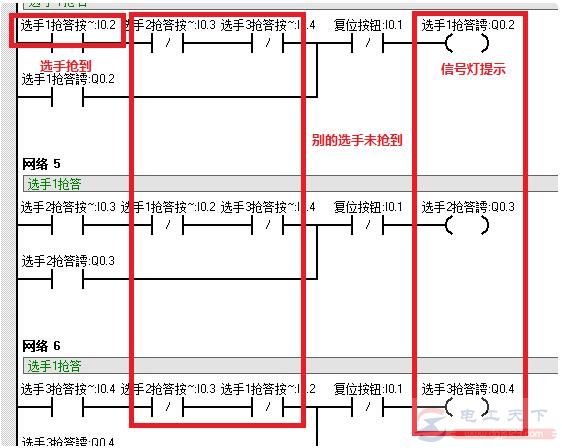

选手抢答程序与提示：
