西门子S7-200起保停控制实例
起保停控制设计要求:当按下启动按钮时,电机就接通并保持输出;当按下停止按钮时,电机断开。
接口分配如图:

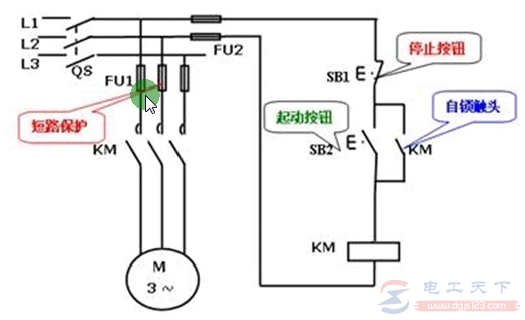

先来看一下电气接线图:
图:电气接线图

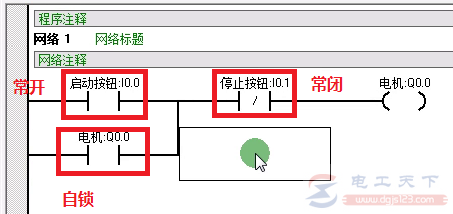

按照电器接线图的接线逻辑,编辑一下PLC程序:
图:PLC程序图
这里按照电气接线图,把它按照PLC程序的逻辑符号翻译过来,如上图中所示。
在程序中进行一下状态监控:
图:起保停程序状态
在这个程序中,在启动按钮按下后,能流通过常闭按钮到达电机Q0.0。这是Q0.0位置的常开触点闭合,实现自锁保持。这时I0.0恢复常开状态,能流将从下方的线路流过,保持电器的启动状态。
能流的流动路径,如图中红线位置所示:
图:能流走向
而停止操作,则是在按下常闭触点后,则线路断开,Q0.0位置失电,Q0.0常开按钮恢复断开,自锁解除。如下图:
图:停止操作
起保停是PLC编程中非常重要的一个程序,希望大家可以熟练掌握。
