西门子plc鼓风机和引风机的顺序启动控制实例

学习西门子plc编程的入门例子，用Plc实现鼓风机和引风机的顺序启动控制，主要包括I/O分配表、梯形图编程、PLC接线图及程序调试及结果分析，有需要的朋友参考下。

鼓风机和引风机的顺序启动控制

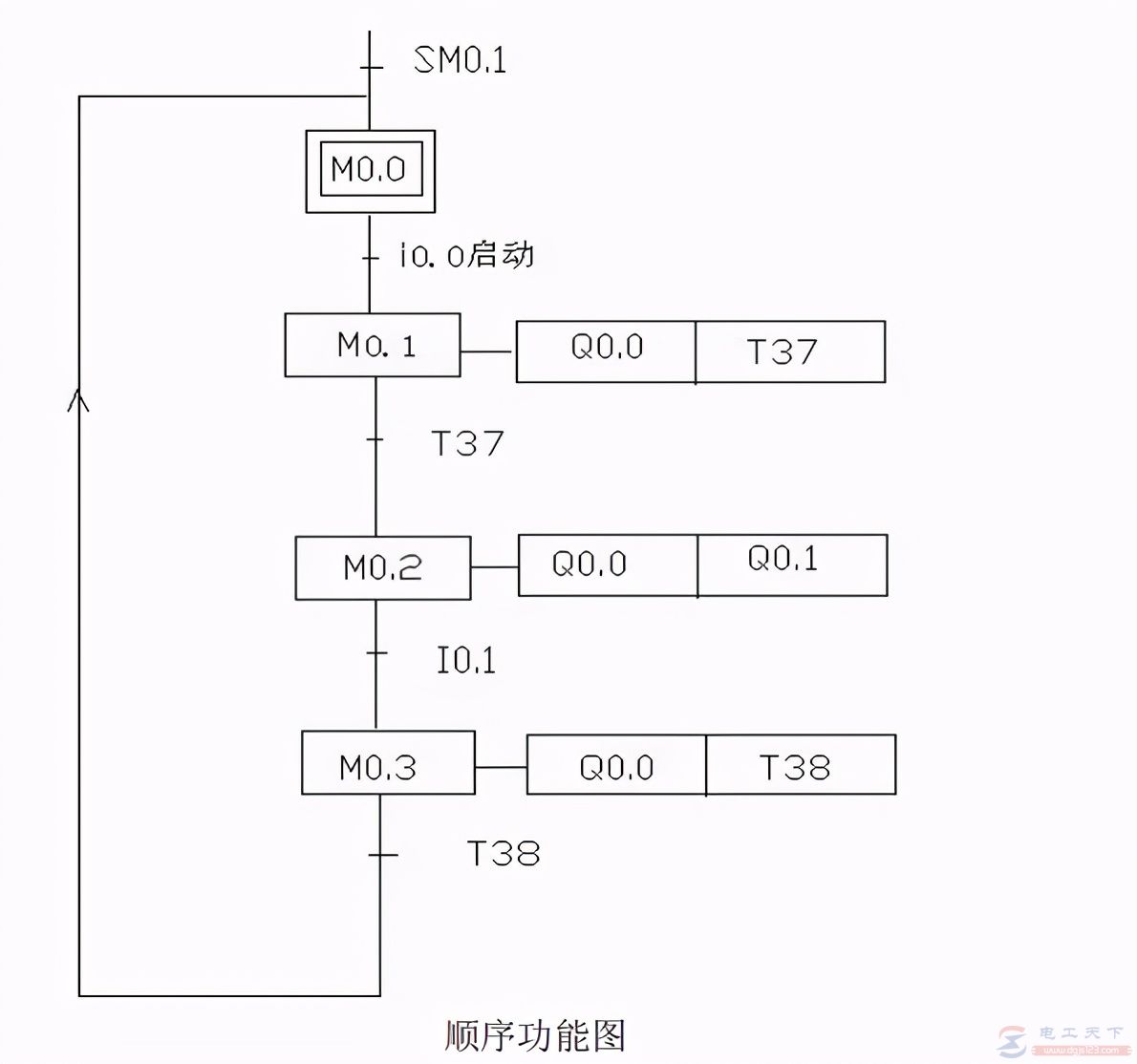

如图：

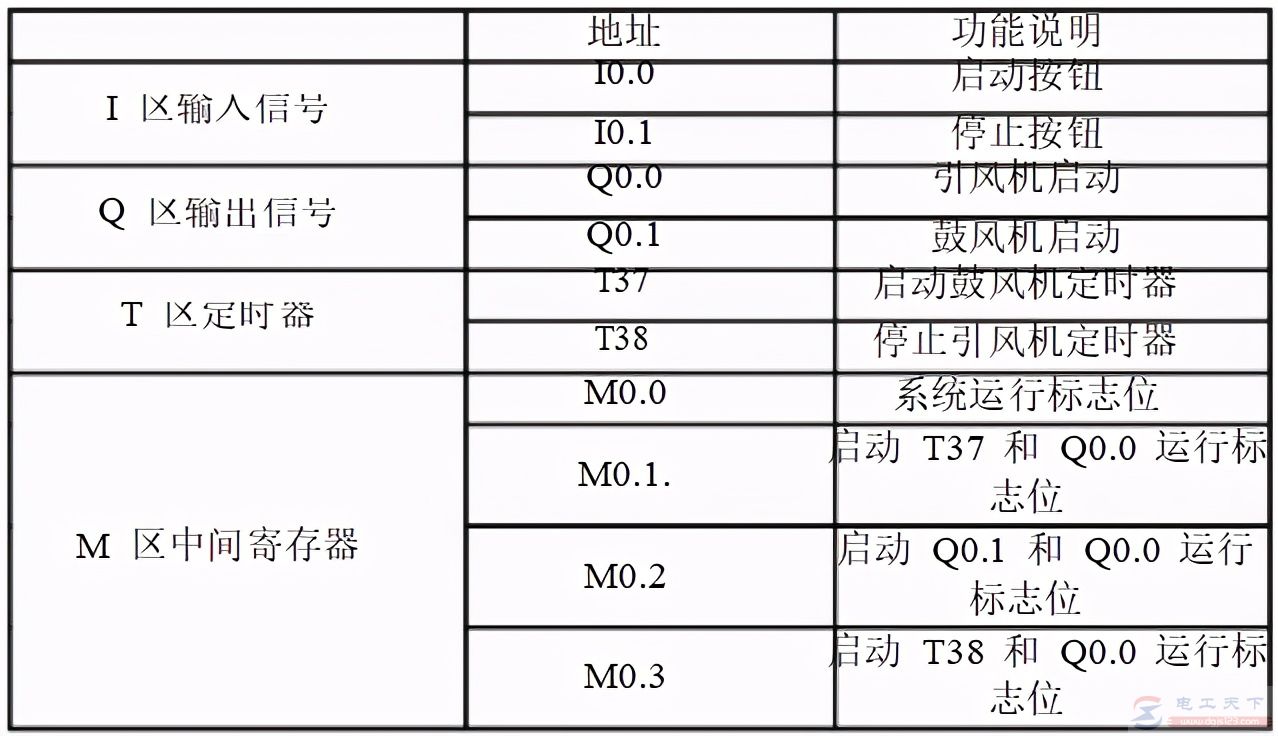

1、I/O分配表

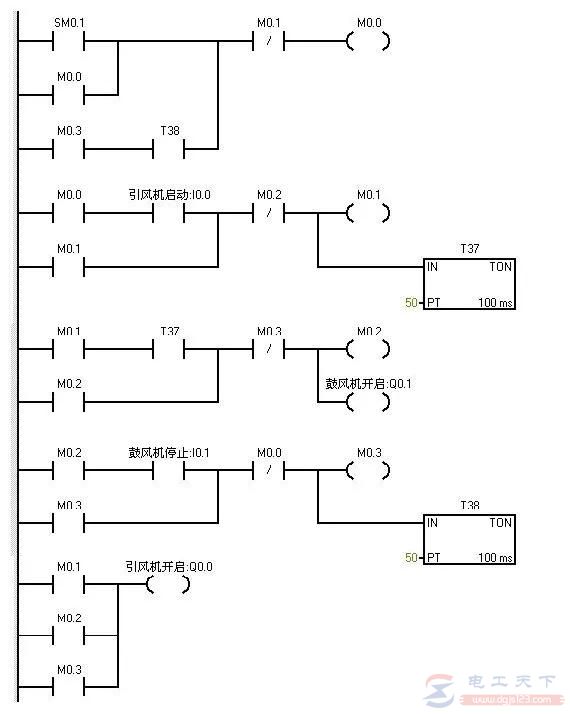

3、梯形图编程

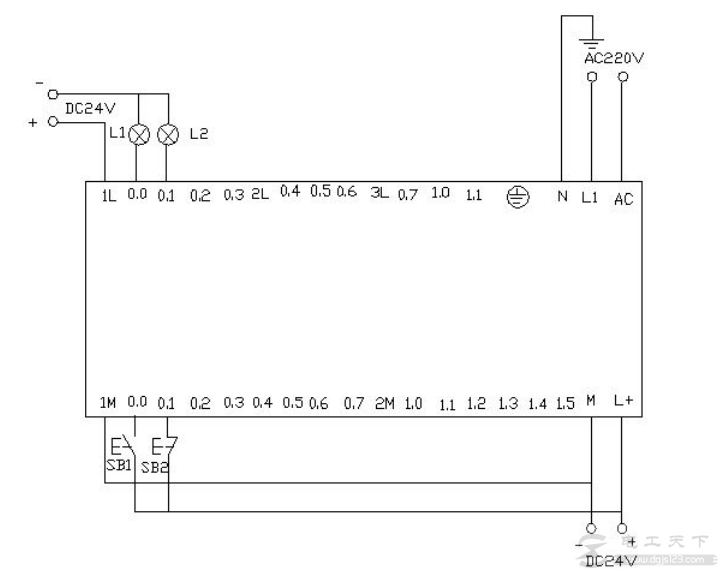

4、PLC接线图

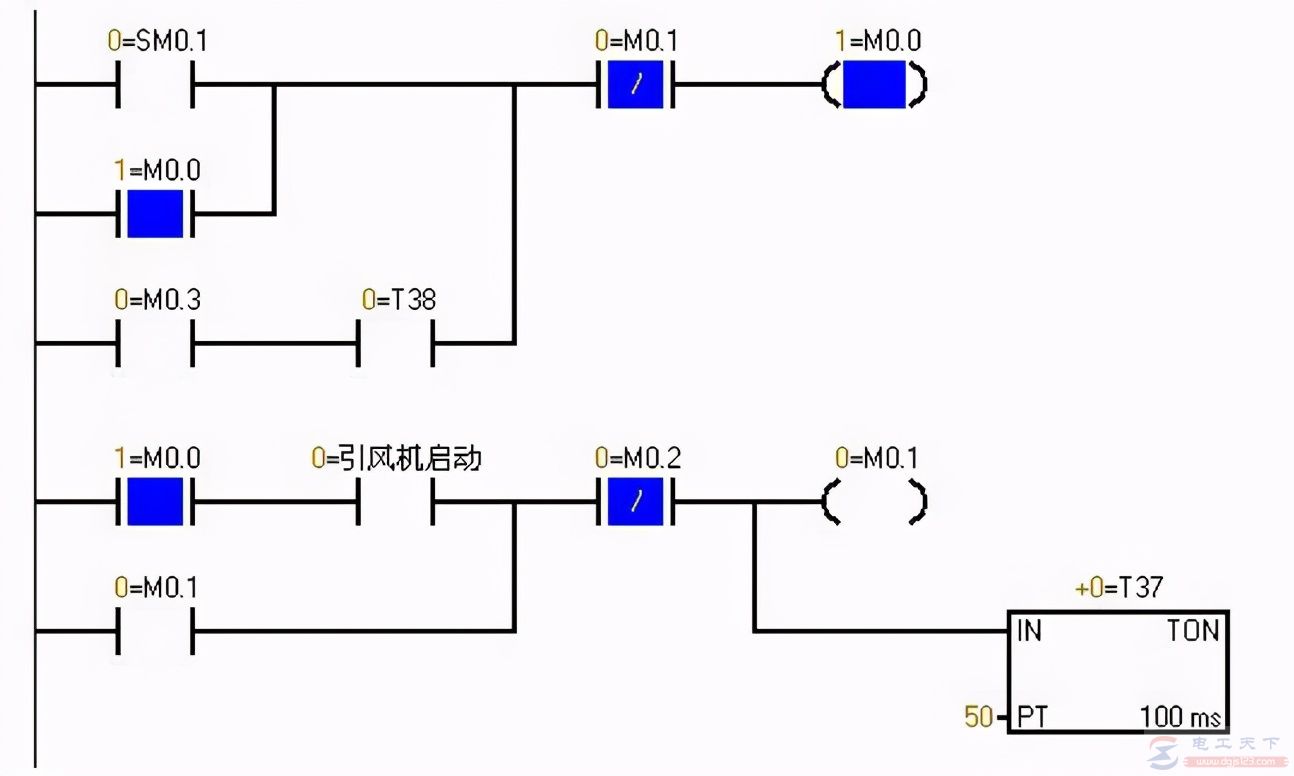

▲PLC上电时的程序监控图，蓝色表示接通

5、程序调试及结果分析

Sm0.1的特点在扫描的第一个周期接通，以后不接通，控制过程如下：

（1）当按下在线控制面板上的i0.0f时即 i0.0接通，此时Q0.0接通输出，（即指示灯Q0.0亮）引风机启动，同时定时器T37接通并开始计时，当定时器计数到50即（即指示灯Q0.1亮）鼓风机启动，两台风机都运行。

（2）当按下在线控制面板上的I0.1f时，即接通I0.1此时鼓风机停止运行，（即指示灯Q0.1灭）同时定时器T38接通并开始计时，定时5s后引风机停止运行。（即指示灯Q0.0灭）。
