西门子plc天塔之光控制系统的实现过程

作者:老电工时间:2020-10-23 15:37:33

有关西门子plc天塔之光控制系统的实现过程,用plc构成天塔之光控制系统,包括天塔之光控制示意图,控制要求及IO分配,天塔之光控制语句表,天塔之光控制梯形图等。

西门子plc天塔之光控制系统

一、控制目的

用plc构成天塔之光控制系统

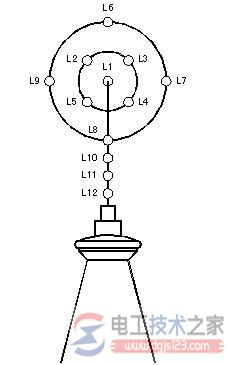

西门子plc天塔之光控制系统1

图1:天塔之光控制示意图

二、控制要求及IO分配

1、控制要求

西门子plc天塔之光控制系统2

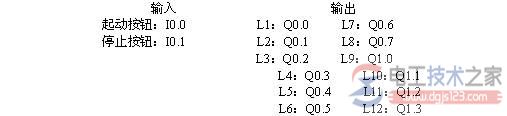

2、I/O分配

西门子plc天塔之光控制系统3

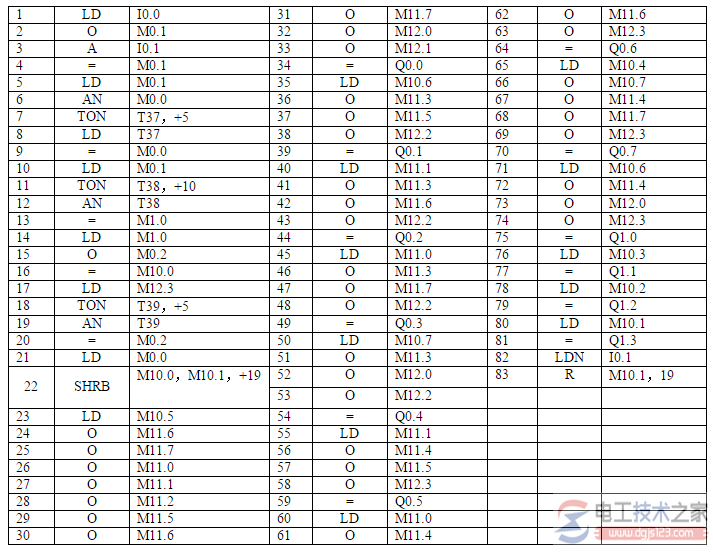

三、天塔之光控制语句表

西门子plc天塔之光控制系统4

四、天塔之光控制梯形图

西门子plc天塔之光控制系统5

西门子plc天塔之光控制系统6
