西门子S7-200系列PLC加计数指令入门教程

作者:老电工时间:2021-10-25 11:16:34

s7-200“加计数指令”实例

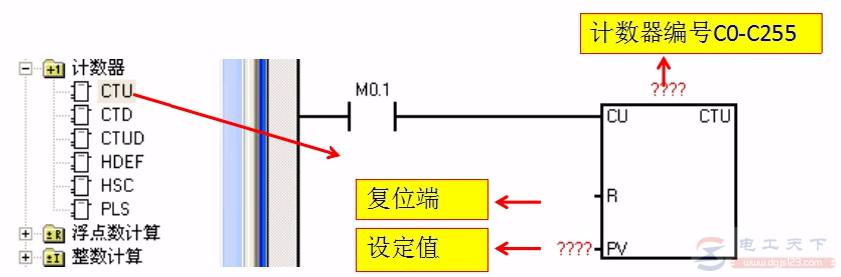

在西门子s7-200中“增加计数器”,在程序中的指令位置以及符号如图:

西门子S7-200系列PLC加计数指令入门教程

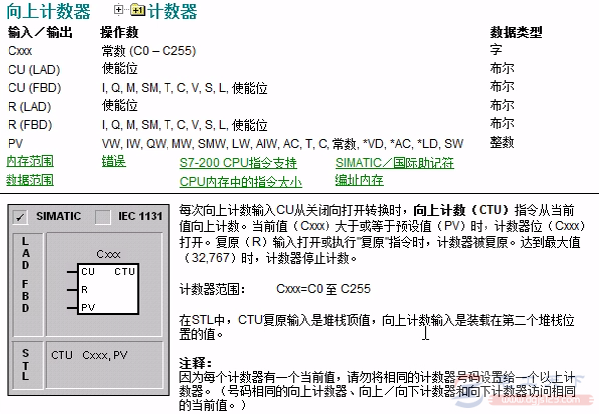

下面看下系统中对于计数器的描述:

西门子S7-200系列PLC加计数指令入门教程

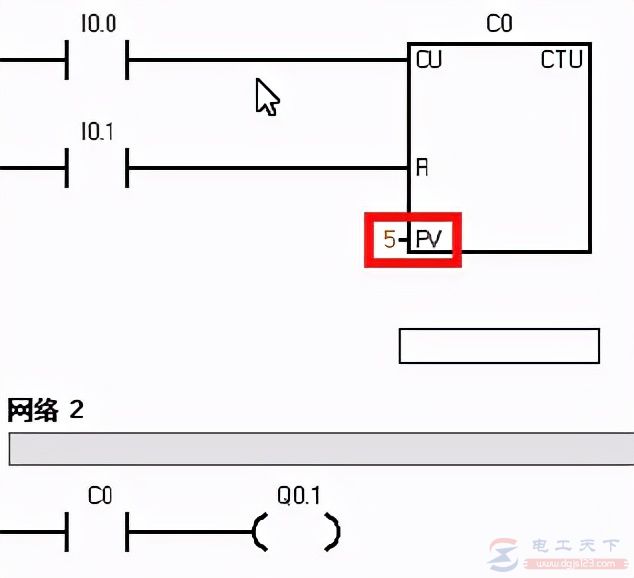

可以看到计数器的范围从C0至C255。以前都是按照设计要求来编程,今天倒推一下,看下面这张图,如果“输入I0.0按下5次后,会有什么现象”?

西门子S7-200系列PLC加计数指令入门教程

当I0.0联系按5次后,C0的常开触点就导通,Q0.1被点亮。由于计数器主要关注变化的状态,从而实现计数,即如果在1的状态不做变化时,计数器也是只记录一次。

计数器工作的主要特点:

1、首次扫描时,计数器位为OFF,当前值为0;

2、当CU端每一个上升沿接通时,计数器计数1次,当前值增加1个单位;

3、当前值达到设定值(PV)时,计数器置位为ON,当前值持续计数至最大值32767;

4、当R复位输入端接通或对计数器执行复位指令时,计数器复位OFF,当前值清零。
