西门子S7-200系列PLC移位指令入门教程

西门子S7-200移位指令实例

学习下s7-200中“移位指令”的用法，先来看一下指令说明:

左移位和右移位指令说明：

1、移位指令有左移也有右移，移位指令也分为有字节、字、双字类型的移位；

2、移位指令格式中有使能输入、输入、输出和移位位数N。字节右移SHR_B和字节左移SHL_B指令是将输入字节（或字、或双字）数值根据移位位数向左或向右移动，并将结果输出到字节（或字或双字）。注意，对一个数左移一位相当于乘以2，右移移位相当于除以2。

3、移位指令是对每个移出的位进行自动补0的，如果移位位数大于或等于8（或字操作16或双字操作32），那么数值最多被移位8（或字操作16或双字操作32）次的。当移位位数大于或等于最大允许值时，就相当于进行清零的操作。

以字节为例进行解释说明：

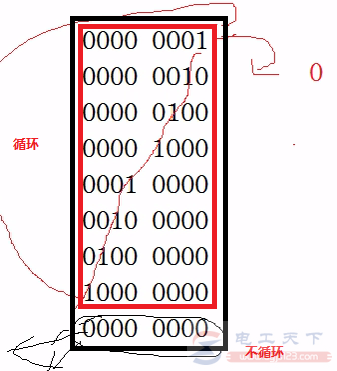

数据位自右向左，分别排布，从最右端位置开始，"1"的数值，每次向左移动一个位，而原来的位置，则用0来弥补代替，就形成如下图所示：

可见，当1从最低位移到最高位后，如果移出本组数列的话，则是不循环方式。如果从最高位跳转到最低位的话，则构成循环。

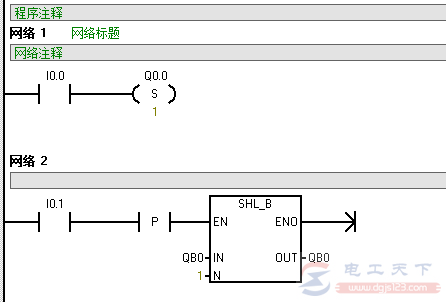

大家可以尝试解读一下，下面这段程序的意思么？

首先是I0.0为Q0.0置位，然后在触发I0.1的情况下，每按1次，使得左移指令执行步进1位的方式，将QB0进行输出，直至1的值被移除8位之外为止。

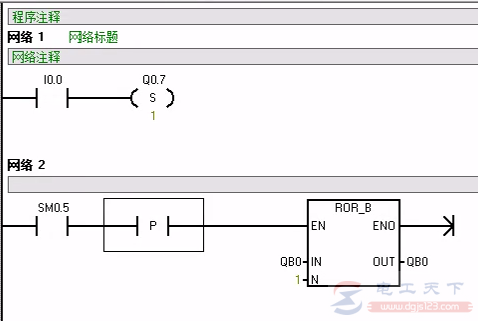

那么，下面这个图又是实现的什么功能？可以在程序中编辑完之后，下载到PLC里看下效果。
