西门子S7-200系列PLC转换指令入门实例教程

作者:老电工时间:2021-10-25 11:21:26

西门子s7-200转换指令的用法

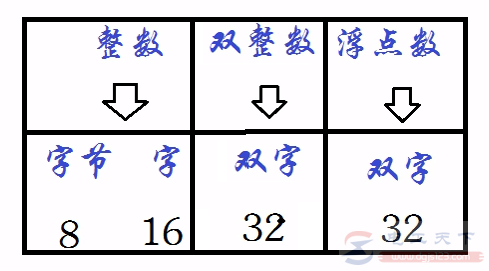

先来学习下数据类型和存储类型以及数据长度,见下图:

西门子S7-200系列PLC转换指令入门实例教程

来看一道运算题: 8×6+48690=?

首先,来看下题中的第一步,预算的数据包括结果,均没有超过“字节”的长度范围,可以使用变量存储区的字节类型+地址位,存储运算结果。

西门子S7-200系列PLC转换指令入门实例教程

运算后的结果是在整数I,而相加运算中48690则是DI(双整数),如果直接用整数相加指令的话,数据输入的时候,会报错。

西门子S7-200系列PLC转换指令入门实例教程

这里采取一个“就高不就低”的原则,即不论是参与运算的数据,还是数据运算的结果,以数据长度最高的数据类型为准。

以上题为例,需要把VW0的结果转换成为DI类型后,然后再与48690进行运算。

西门子S7-200系列PLC转换指令入门实例教程

在数据转化的过程中,整数转双整数是可以的;而双整数转成整数时,需要注意数据的内容是否超过整数类型的上限32767。如果数值超出上限,则无法进行转换,就会造成数据溢出。

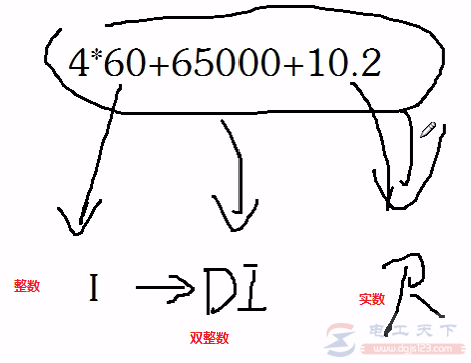

下面来看下这道题该怎么做?

西门子S7-200系列PLC转换指令入门实例教程

这里有整数,双整数,还有实数(浮点数),不同类型的数据进行计算,必须先完成转换才行。

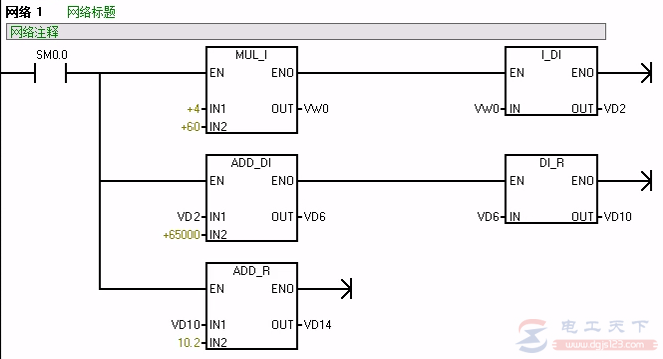

以下是程序设计图:

西门子S7-200系列PLC转换指令入门实例教程
