西门子S7-200系列PLC实例：时钟指令进阶练习

有关西门子s7-200编程的例子，学习下时钟指令的进阶用法，在西门子s7-200系统PLC中时钟指令是比较常见的指令，通过本例学习下时钟指令的进阶用法。

西门子s7-200时钟指令

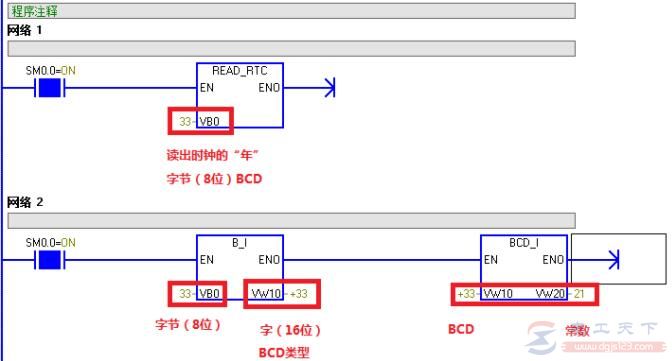

在读时钟时读出的数据存储到VB0，而此时数据类型是字节（8位），编码方式也是特定的BCD码，那么如何还原成十进制方式？

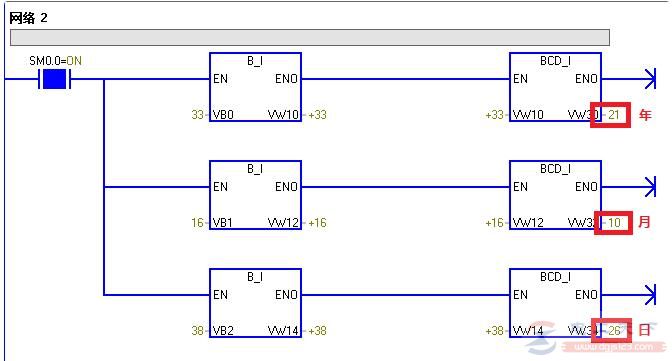

在上图中有数据长度、类型的变化过程，以此类推，把时钟当中的月、日、时、分等程序也写出来，以下是年月日的监控效果：

大家可以手动把后面的数据内容补足。

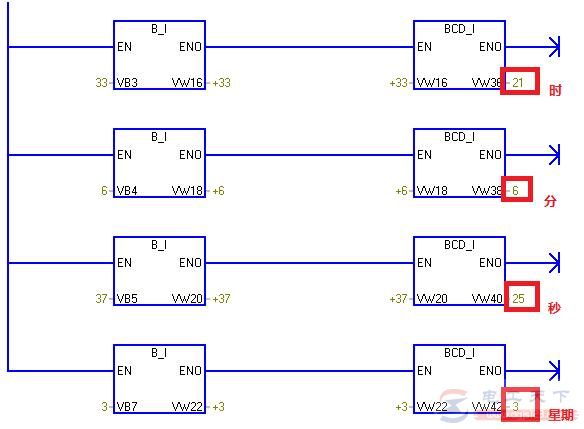

这里可以看到“时、分、秒”还有“星期”，3并不是代表星期三，而是在日历表中的第三列，也就是星期（3-1）二。

现在把时钟当中的关键数据，小时、分钟等信息取出来，下一步该怎么用？

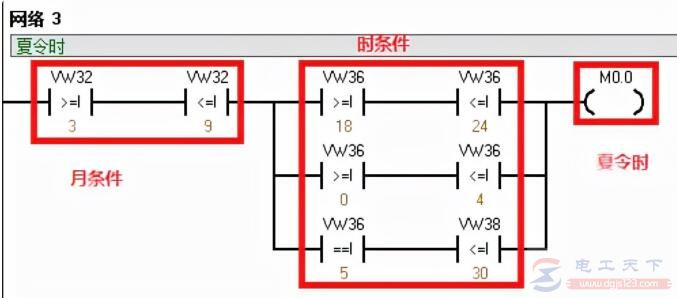

可以根据夏令时对于月的要求、时间的要求，通过比较指令输出结果暂存在M0.0：

同理，可以再编辑一个冬令时的程序，放在M0.1。然后和路在一起，按条件点亮路灯Q0.0。
