西门子S7-200比较指令定时器入门实例

s7-200比较指令的定时器例子

程序设计要求：

应用增计数器CTU实现按3次按钮灯亮，再按2次灯灭。

程序设计思路：

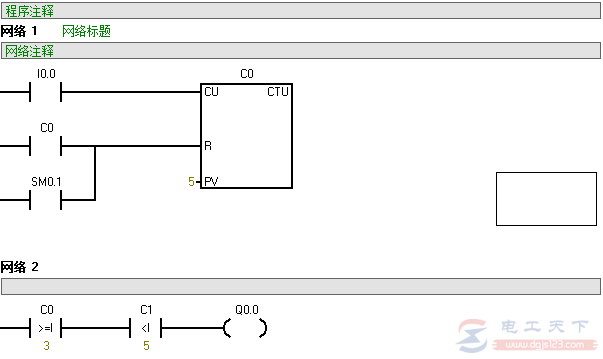

1、确定有一个输入点I0.0并将接通次数，输入到增计数器C0.这里我们对C0的计数周期进行设定，因为是3次后点亮，再按2次灯灭。则合计是5次，即将5作为设定值，输入到PV位置。

2、由于5次作为循环周期，需要设定一个“自复位”指令，于是增加C0的常开指令，接到计数器的复位R位置。为确保在上电时系统被置位为初始状态，需要在复位位置上再接入一个SM0.1。

3、接入比较指令，由于按3下导通，则判定的启动条件是包含3；而截止条件应该是选择<还是<=呢？这里选择任何一个都可以，在网络2中，当C0等于5时，可以被自己复位。所以，在扫描到网络3时，就没有C0=5的情况了，这里的等于号没有发挥作用。
