西门子PLC比较指令编程方法与注意事项

对于西门子plc比较指令的比较范围、指令处理过程，S7-200与S7-300/400有所区别，在编程时应引起注意。

(1)指令格式与比较范围

①比较指令在S7-200中以“功能触点”的形式使用，如图10-3.1 (a)所示。

梯形图中的表达形式如图10-3.1 (b)所示，需要比较的两个操作数分别位于功能触点的上部与下部，其中上部为需要比较的数据，下部为比较基准数据。

S7-200允许的比较操作：
一：等于(EQ)比较，IBO= MBO时触点闭合；
<>：不等于(NE)比较，IBO≠MBO时触点闭合；
>=：大于等于( GE)比较：IBO≥MBO时触点闭合：
<=：小于等于(LE)比较；IBO≤MBO时触点闭合：
>：大于(GT)比较：IBO>MBO时触点闭合；
<：小于( LT )比较；IBO<MBO时触点闭合。

S7-200允许的数据长度与形式：
B:l字节数据；
I：16位整数：
D: 32位整数：
R: 32位浮点数（浮点数）。
当比较数据为字、双字时，数据为带符号，因此，7FFF> 8FFF，7FFF FFFF>8FFF FFFF。

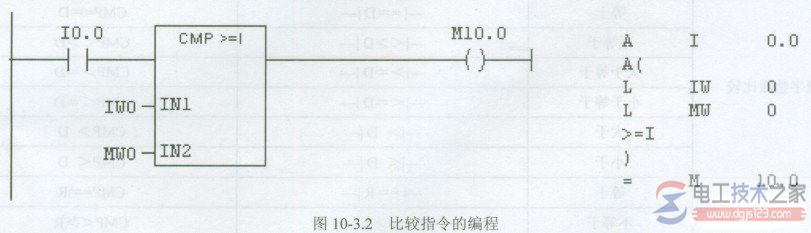

②比较指令在S7-300/400中以功能指令图的形式使用，梯形图中的表达形式如图10-3.2所示。
图10-3.2中“CMP”为比较标记，“>=”为执行的比较操作，在S7-300/400中允许的比较操作与S7-200相同。

IN1为需要比较的数据，IN2为比较基准数据。S7-300/400允许的数据长度与形式为16位整数I、32位整数D、32位浮点数（浮点数）R，不可以使用字节比较指令。

(2)指令的处理过程
比较指令在S7-200与S7-300/400中的梯形图程序、实际处理过程与指令表程序不同。

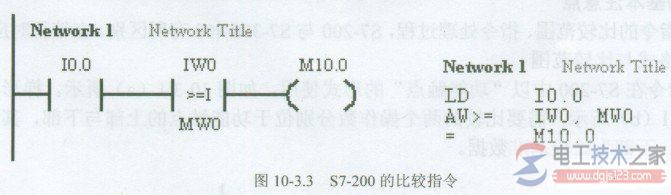

在S7-200中的处理是直接比较两个存储器的数据，指令表程序如图10-3.3。

比较指令在S7-300/400中的编程如图10-3.2所示，处理过程：

①将操作数1(INl)移动到累加器1中；
②将操作数2 (IN2)移动到累加器l中，原累加器1中的内容（操作数1）移动到累加器2中：
③累加器1与累加器2的内容进行规定的比较；
④比较条件满足，功能指令图上部的连线接通。
