西门子s7-200系列plc实例：设置时钟指令

有关西门子s7-200系列PLC的编程实例，怎么来设置时钟指令，会涉及到数据类型、进制与位的关系，所以在设置时钟指令时，这些基础知识必须搞扎实了，下面具体来了解下。

西门子s7-200设置时钟指令

之前介绍了从PC中读取时间，并按照该事件进行控制的操作，有时需要人为的为PLC设定一个时间，应该怎么操作？

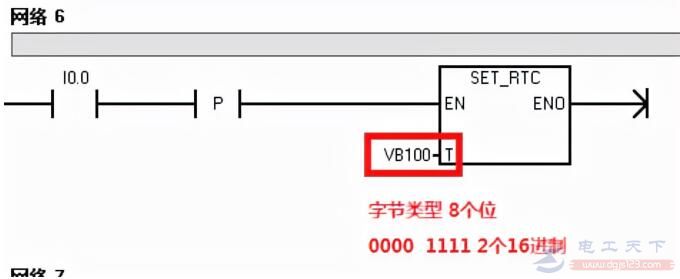

先来看下设置指令，这其中多次提到数据类型、进制与位的关系，先来熟悉一下基础知识：

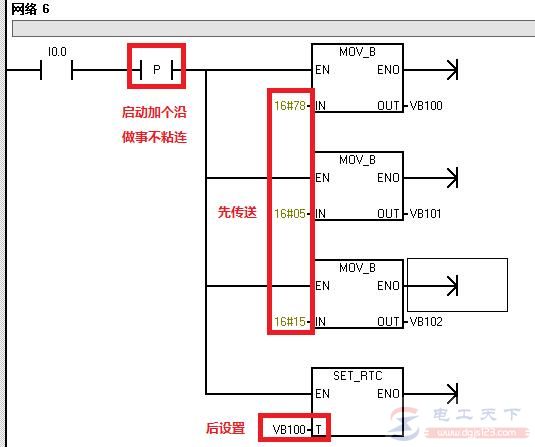

这里的设置实际是通过传送指令，将数据传送到相应的位置，编程后如下图：

注意，考虑到传送指令是有扫描周期的，在启动后面加一个触发沿，确保“一下是一下”。另外，一定要先传送，后设置，顺序必须正确，然后下到PLC中看一下结果。

上电启动时是正常的，当按下I0.0时会出现什么结果？

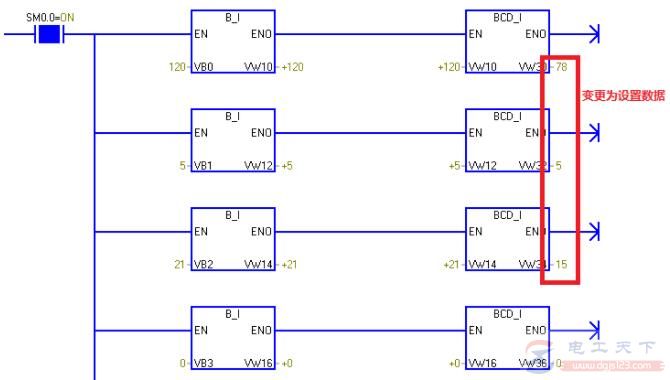

没错，设置的数据一下就都变过来了，同时Q0.0输出亮了。

向下检查时会发现，原来这里从VB100开始向后顺延的8个位，如VB100,VB101,VB102...直到VB107，除了此前通过传送指令给了数值的数据外，其余未强调的位，都被补成了0。

也就是一下变成了X年X月X日的0点，所以路灯Q0.0就点亮了。
