西门子plc设计事件鼓定时器的程序实例

一个按事件步顺序执行的例子。

每步均包含一系列的动作，一步紧跟一步，并且有所有前提条件均满足时，才能执行。

如下：

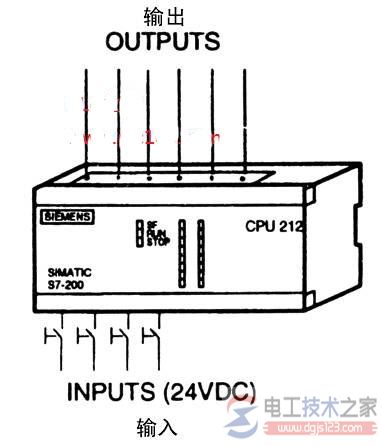

例图

1、程序框图

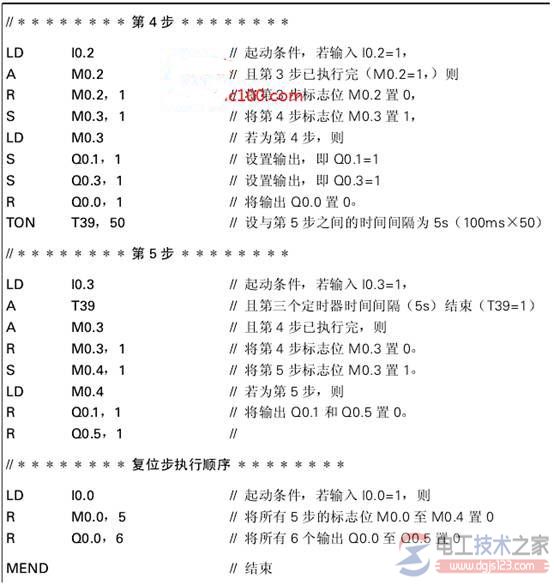

2、程序和注释：

程序由五个能连续地执行的步组成。每步实质上就是对某些输出置位和复位。

在某一步可执行以前，必须满足一些必要的前提条件。

例如，己按下某一开关，或满足了要求的等待时问。

另外，还可以随时按开关I0.0来复位步执行顺序。这些前提条件与输出结果己在程序框图中描述过了。
