西门子plc水塔水位控制梯形图的例子

作者:老电工时间:2015-10-29 04:29:55

西门子plc实现水塔水位控制梯形图

plc构成水塔水位控制系统,如图39。

在模拟控制中,用按钮SB来模拟液位传感器,用L1、L2指示灯来模拟抽水电动机

西门子plc实现水塔水位控制梯形图1

图39  水塔水位控制示意图

1、控制要求

按下SB4,水池需要进水,灯L2亮;直到按下SB3,水池水位到位,灯L2灭;按SB2,表示水塔水位低需进水,灯L1亮,进行抽水;直到按下SB1,水塔水位到位,灯L1灭,过2秒后,水塔放完水后重复上述过程即可。

2、I/O分配

输入           输出
SB1:I0.1      L1:Q0.1
SB2:I0.2      L2:Q0.2
SB3:I0.3
SB4:I0.4

3、程序设计

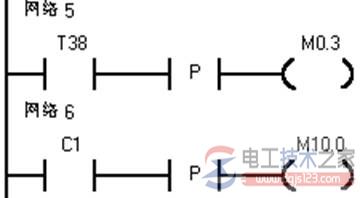

水塔水位控制的梯形图参考程序

西门子plc实现水塔水位控制梯形图2

西门子plc实现水塔水位控制梯形图3

西门子plc实现水塔水位控制梯形图4

西门子plc实现水塔水位控制梯形图5

西门子plc实现水塔水位控制梯形图6

水塔水位控制梯形图
