plc构成Y/△换接起动控制系统

一、目的

使用PLC构成Y/△换接起动控制系统

二、内容

1、控制要求

按下启动按钮SB1,电动机运行，U1，V1，W1亮，表示是Y型起动，2s后，U1，V1，W1灭，，U2，V2，W2亮表示△型起动。按下停止按扭SB2，电动机停止运行。

2、I/O分配

输入                        输出
起动按钮：I0.0           U1：Q0.0     U2： Q0.3
停止按钮：I0.1           V1：Q0.1     V2： Q0.4
W1：Q0.2     W2：Q0.5

3、梯形图输入程序。

4、调试并运行程序。

图1  Y/△换接起动控制示意图

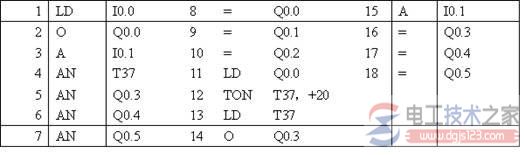

三、Y/△换接起动控制语句表

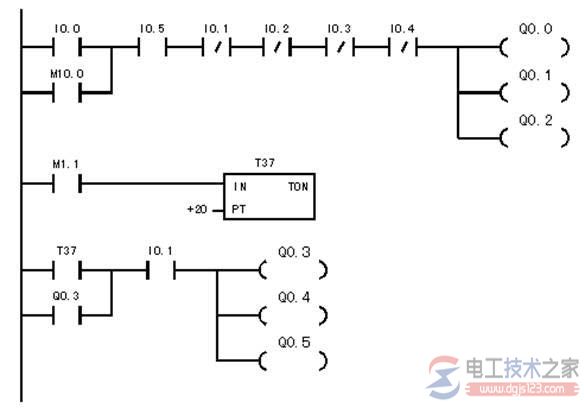

四、Y/△换接起动控制梯形图


图2   Y/△换接起动控制梯形图
