s7-200 plc鼓风机和引风机顺序启动控制实例
1、程序设计

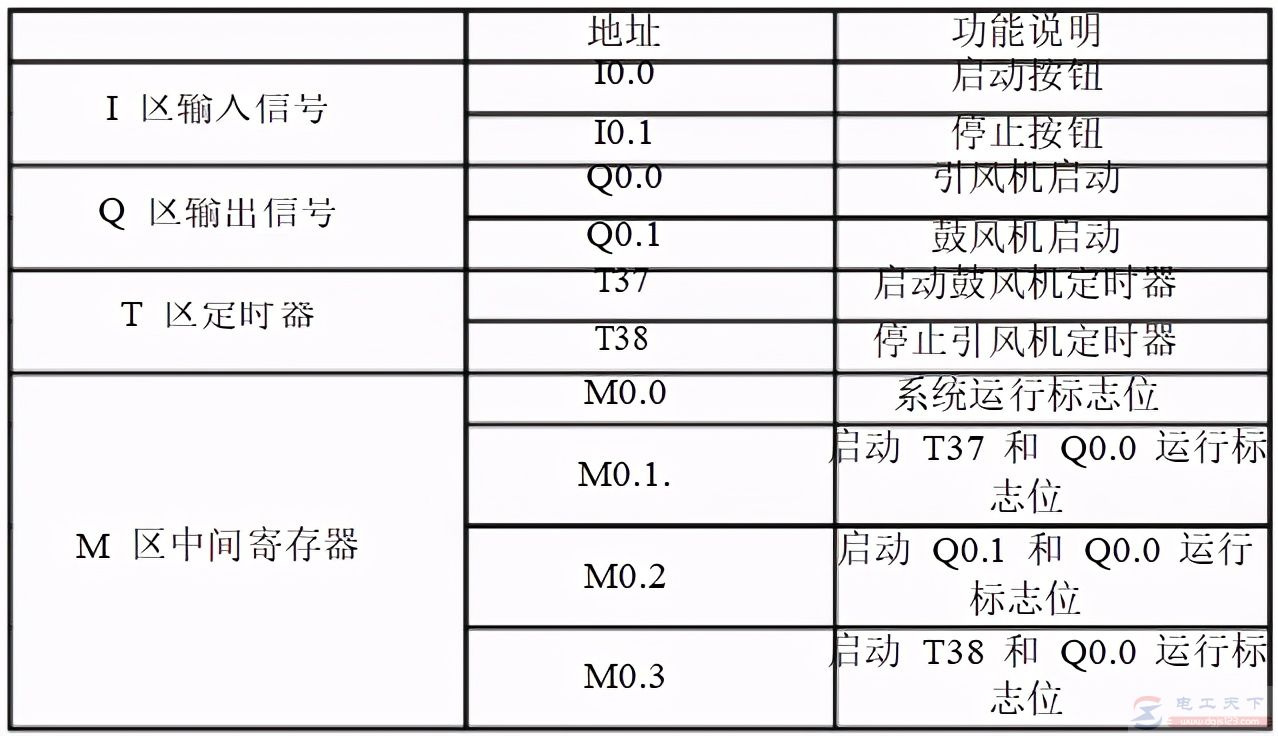

I/O分配表:
梯形图编程:

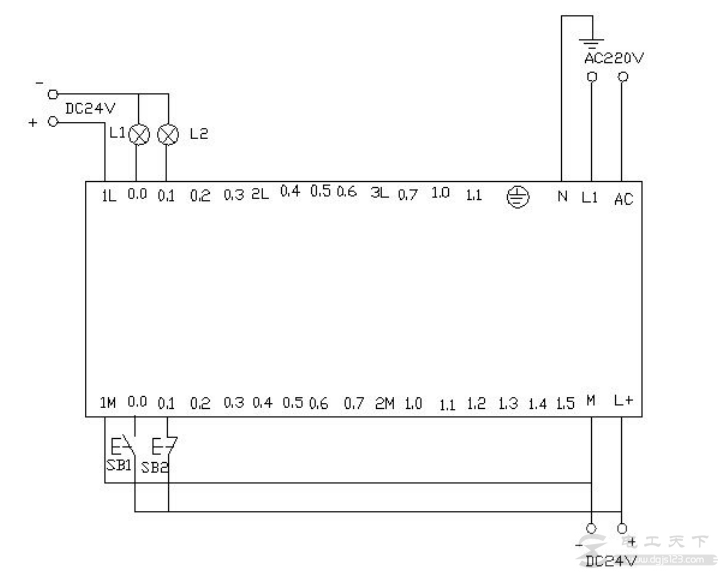

PLC接线图:
如上图中,PLC上电时的程序监控图,蓝色表示接通。
2、程序调试与结果分析
Sm0.1的主要特点:在扫描的第一个周期接通,以后不接通。
当按下在线控制面板上的i0.0f时即 i0.0接通,此时Q0.0接通输出,(即指示灯Q0.0亮)引风机启动,同时定时器T37接通并开始计时,当定时器计数到50即(即指示灯Q0.1亮)鼓风机启动。此时两台风机都运行。
当按下在线控制面板上的I0.1f时,即接通I0.1此时鼓风机停止运行,(即指示灯Q0.1灭)同时定时器T38接通并开始计时,定时5s后引风机停止运行。(即指示灯Q0.0灭)。
