plc液体混合控制系统io分配与梯形图编程实例

用plc构成液体混合控制系统。

1、控制要求：
按下起动按钮，电磁阀Y1闭合，开始注入液体A,按L2表示液体到了L2的高度，停止注入液体A。同时电磁阀Y2闭合，注入液体B，按L1表示液体到了L1的高度，停止注入液体B，开启搅拌机M，搅拌1s，停止搅拌。同时Y3为ON，开始放出液体至液体高度为L3，再经5s停止放出液体。同时液体A注入。开始循环。按停止按扭，所有操作都停止，须重新启动。

要求列出I/O分配表，编写梯形图程序并上机调试程序。

2、I/O分配
I0.0启动  Q0.0进水电磁阀Y1
I0.1  L3 Q0.1进水电磁阀Y2
I0.2  L2 Q0.2进水电磁阀Y3
I0.3  L1 Q0.3出水阀Y4
I0.4停止 Q0.4搅拌

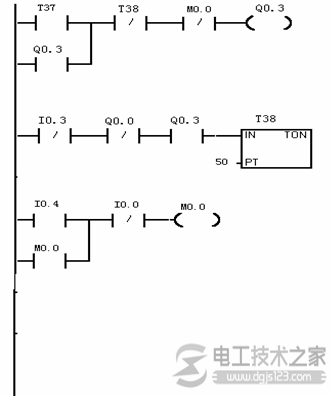

如图：
