西门子s7-200 plc采样程序的设计实例

西门子s7-200 plc采样程序的设计实例

功能：编程完成采样工作，要求每10ms采样一次。
分析：完成每10ms采样一次，需用定时中断，查表1可知，定时中断0的中断事件号为10。因此，在主程序中将采样周期(10ms)即定时中断的时间间隔写入定时中断0的特殊存储器SMB34，并将中断事件10和INT-0连接，全局开中断。在中断程序0中，将模拟量输入信号读入，程序如图。
　

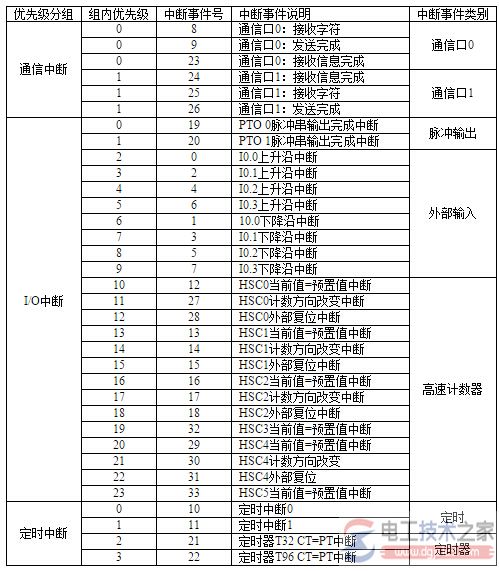

表1 中断事件及优先级

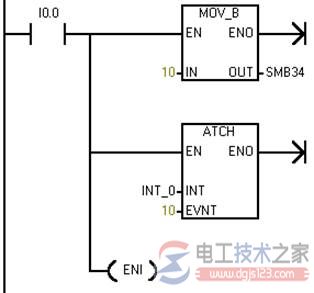

主程序

LD     I0.0
MOVB  10, SMB34  // 将采样周期设为10毫秒
ATCH   INT_0, 10   // 将事件10连接INT_0
ENI                // 全局开中断

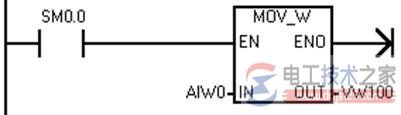

中断程序0

LD     SM0.0
MOVW   AIW0, VW100  //读入模拟量AIW0
