【图】西门子plc数码显示控制系统的实例

作者:老电工2020年03月10日 17:51

有关西门子plc数码显示控制系统的实例,用plc构成数码显示控制系统,包括数码显示控制示意图,数码显示控制语句表,数码显示控制梯形图,控制要求及I/O分配等。

西门子plc数码显示控制系统的实例

一、功能要求

用plc构成数码显示控制系统:

西门子plc数码显示控制系统1

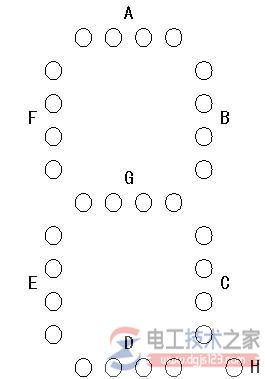

图1 数码显示控制示意图

二、控制要求及I/O分配

1、控制要求

A→B→C→D→E→F→G→H→ABCDEF→BC→ABDEG→ABCDG→BCFG→ACDFG→ACDEFG→ABC→ABCDEFG→ABCDFG→A→B→C ……循环下去。

2、I/O分配

西门子plc数码显示控制系统2

三、数码显示控制语句表

西门子plc数码显示控制系统3

四、数码显示控制梯形图

西门子plc数码显示控制系统4

图2 数码显示控制梯形图

西门子plc数码显示控制系统5

图2 (续)
