西门子s7-200实现星三角降压启动的代码示例

学习西门子plc编程的入门例子，利用西门子S7-200的PLC实现星三角接法的降压启动，以下是星三角降压启动的电路图与控制图，以及梯形图程序及plc接线图，供大家参考。

西门子plc s7-200星三角降压启动

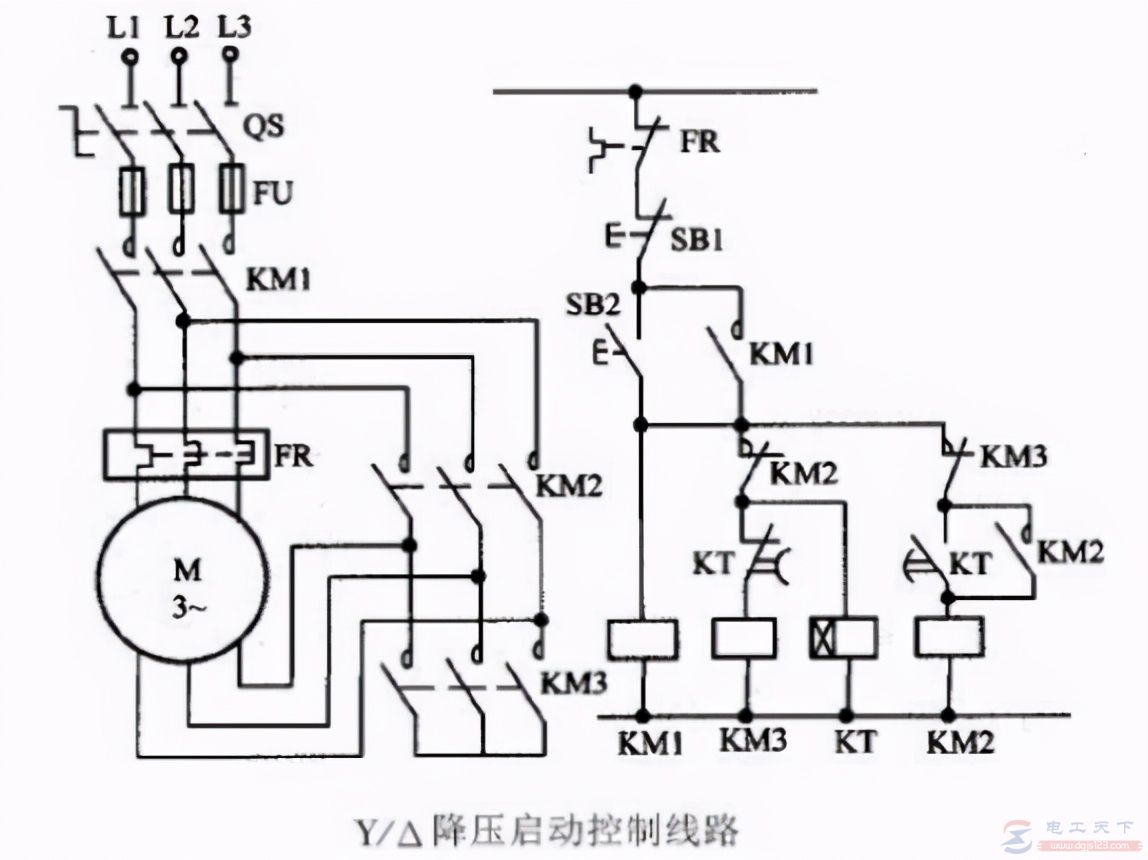

1、电路图与控制图

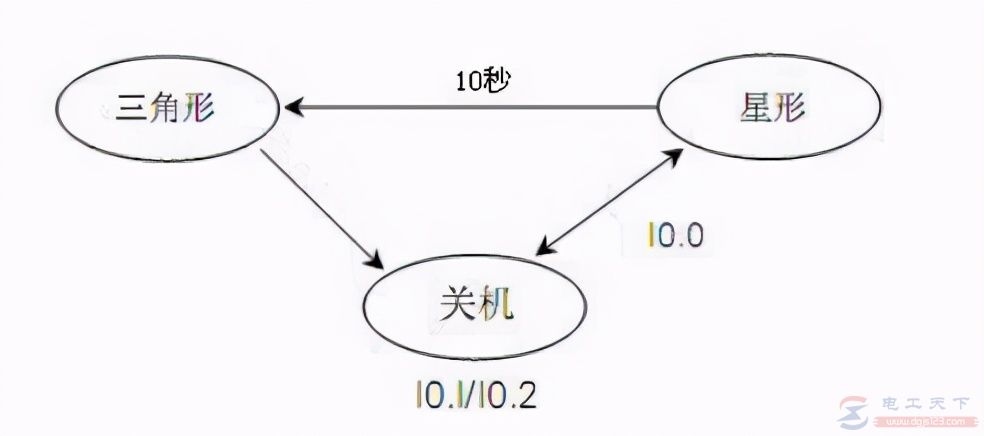

2、流程框架图

3、I/O分配表

4、梯形图程序

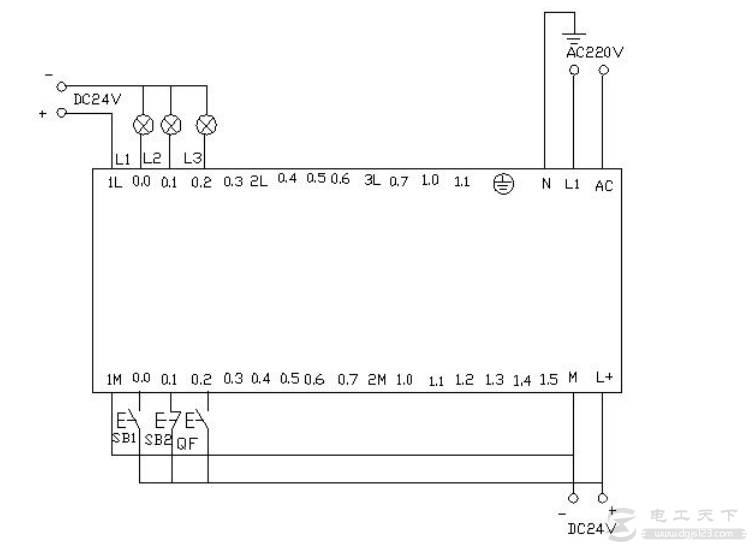

5、PLC接线图

6、程序调试及结果分析

把程序下载都西门子S7-200的PLC中进行调试，下载好后打开在线控制面板进行调试，看运行结果是否符合要求。

首先把控制面板上的i0.2f置位为按钮按下去，即i0.2 接通，表示断路器QF合上。按下启动按钮i0.0f（SB2）即i0.0接通此时电动机星形启动，Q0.0和Q0.1有输出，实验接线图中表示这两个的灯L1和L2都亮同时驱动时间计数器，当计时器计到10S时切换为三角型启动，此时Q0.1无输出，Q0.2有输出，则Q0.0和Q0.2 有输出，电机三角星运行。接线面板上的L 1和L3灯亮。按下在线面板上的i0.1f后（i0.1接通）此时电动机停止运行。所以的输出点都无输出。
