西门子plc程序实例:三相异步电动机自锁电路改造

作者:老电工时间:2021-12-17 10:45:02

有关西门子plc的编程实例,将三相异步电动机自锁电路改造成由西门子PLC程序来控制,以下是西门子PLC的I/O地址分配表、硬件接线图与程序梯形图,供大家参考。

三相异步电动机自锁电路改造

1、电路原理图

西门子plc程序实例:三相异步电动机自锁电路改造

需求分析:

(1)合上断路器QS,电源接通,当按下常开按钮SB2,交流接触器KM得电并自锁,电机运行;

(2)当按下常闭按钮SB1,交流接触器KM失电断开,电机停止。

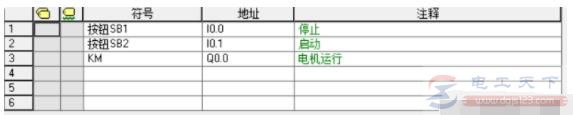

2、I/O地址分配表

西门子plc程序实例:三相异步电动机自锁电路改造

3、硬件接线图

西门子plc程序实例:三相异步电动机自锁电路改造

4、程序(梯形图)

西门子plc程序实例:三相异步电动机自锁电路改造

5、程序说明

当常开触点I0.1接通,线圈Q0.0得电并自锁;当常闭触点I0.0接通,线圈Q0.0失电断开。

用西门子PLC实现此功能,只相当于一个简单的起保停电路,比点动控制只多加了一个Q0.0自锁。
