有关西门子PLC的编程例子,三相异步电机点动控制系统改造成西门子PLC程序,以下是三相异步电动机点动控制原理图,以及西门子PLC的I/O地址分配表与梯形图,供大家参考。

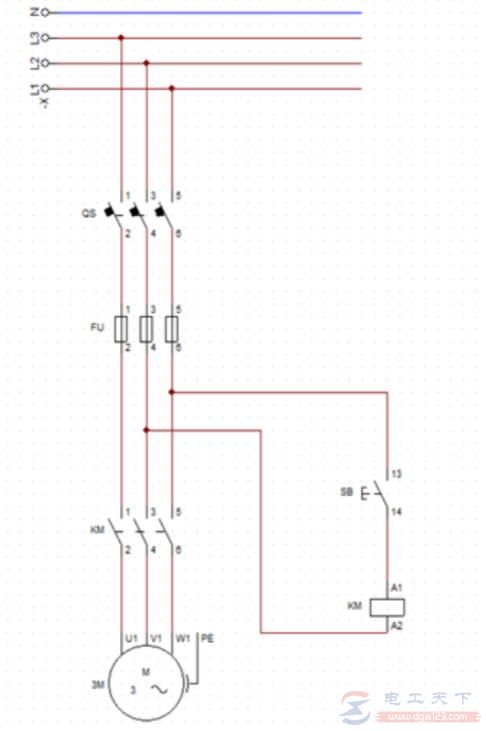

1、三相异步电动机点动控制原理图
当合上开关QS,按下按钮SB,交流接触器KM得电,电机运行;当松开按钮SB,交流接触器失电,电机停止运行。
2、PLC编程

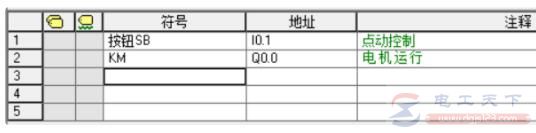

(1)I/O地址分配表

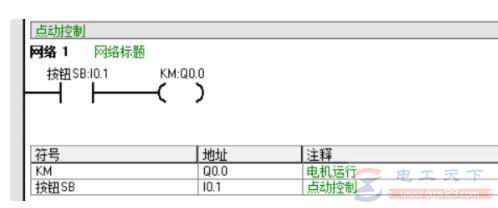

(2)梯形图
(3)程序说明
当常开触点I0.1接通,线圈Q0.0得电接通;当常开触点I0.1断开,线圈Q0.0失电断开。由此实现电动机的点动控制。
