plc轧钢机控制系统的梯形图程序

1、控制要求
当起动按扭按下，电动机M1、M2运行，按S1表示检测到物件，电动机M3正转，即M3F亮。再按S2，电动机M3反转，即M3R亮，同时电磁阀Y1动作。再按S1 ，电动机M3正转，重复经过三次循环，再按S2时，则停机一段时间(3s),取出成品后，继续运行，不需要按起动。当按下停止按钮时，必须按起动后方可运行。必须注意不先按S1，而按S2将不会有动作。



 图1  轧钢机控制示意图

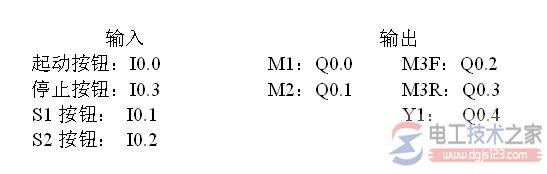

2、I/O分配

3、梯形图输入程序。

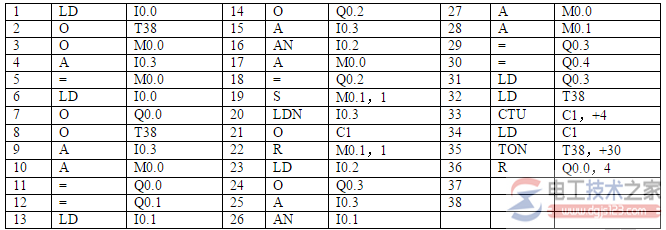

4、轧钢机控制语句表
