西门子PLC试题2：抢答器控制系统设计

有关西门子PLC的编程实例，怎么用PLC来设计一个抢答器控制系统，用西门子PLC可以完成该功能，以下是数码管输出显示逻辑，以及I/O地址分配与程序梯形图，供大家参考。

西门子PLC设计抢答器控制系统

1、任务需求

一个抢答比赛抢答器系统，具体要求为：

（1）系统初始化上电后或开始抢答前，主持人先点击“开始”按钮，各队人员才可以开始抢答，即各队抢答按键有效；

（2）抢答过程中，1-3中的任何一队抢答成功后，该队的指示灯点亮，LED显示系统显示当前抢答成功的队号，并且其他队的人员继续抢答无效；

（3）抢答答题完成后，主持人确认此次抢答答题完毕，按下“复位”按钮。开始新一轮的抢答。

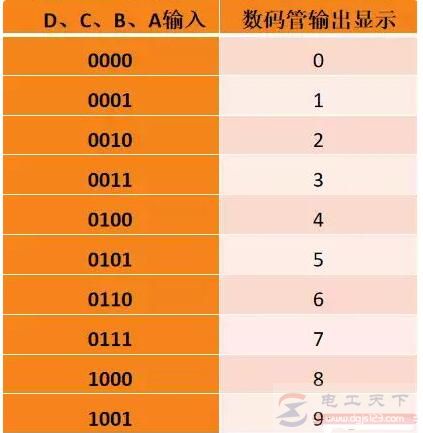

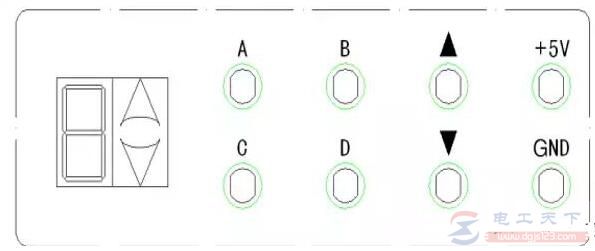

数码管输出显示逻辑如下图：

图：8421数码管

2、I/O地址分配

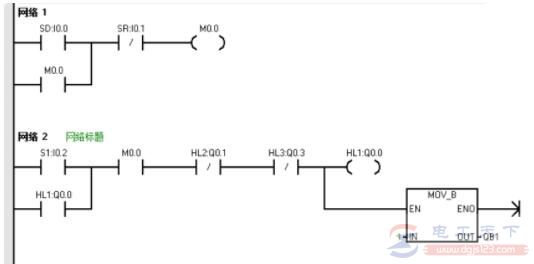

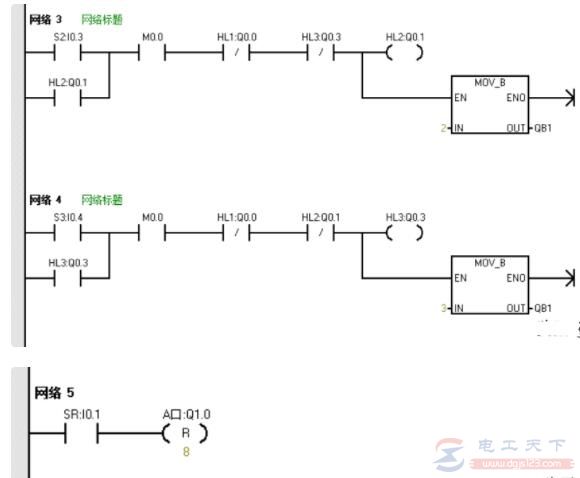

3、程序（梯形图）
