有关西门子PLC的编程实例,怎么用PLC程序来实现一个十字路口交通灯控制系统,控制十字路口交通灯的颜色变换,可以用西门子PLC来实现,以下是I/O地址分配与程序梯形图,供大家参考。
1、任务需求
一个十字路口交通灯控制系统,其控制要求如下图:
根据控制要求用可编程控制器设计其控制系统,并进行程序调试。
2、I/O地址分配

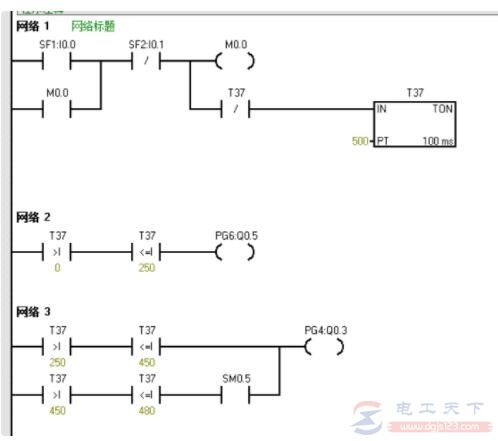

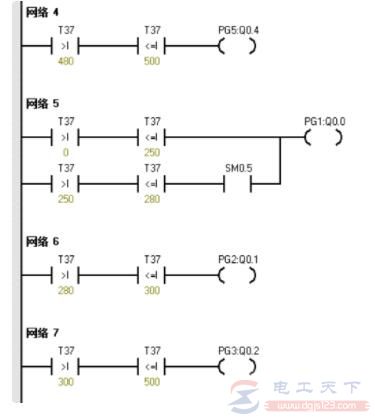

3、程序(梯形图)
