有关西门子PLC编程的例子,怎么用PLC程序实现一个小车往返控制系统,可以借助西门子PLC来实现该功能,以下是PLC程序的I/O地址分配与程序梯形图,供大家参考。
1、任务需求
一个小型车往返控制系统的设计,要求小车在A、B、C三点之间来回移动(A、B、C三点在一条路线上),一个周期的工作过程为:
(1)原位在A点,按下启动按钮后,小车从A点前进至B点,碰到行程开关SQ1后返回至A点,碰到行程开关SQ2后又前进,经过B点不停直接运行到C点,碰到行程开关SQ3返回至A点,完成一个周期后循环。
(2)按下停止按钮时,小车完成当前运行周期,回到A点停止。
2、I/O地址分配

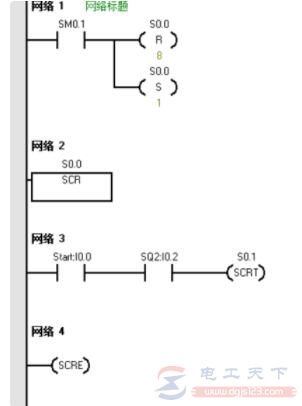

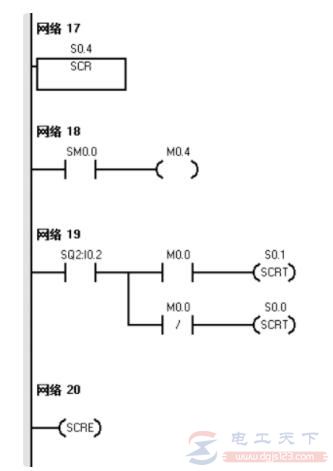

3、程序(梯形图)
