三菱FX系列PLC BCD指令用法实例说明

三菱FX-PLC BCD指令用法

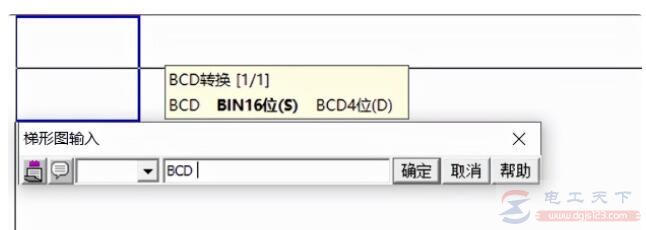

1、指令

S为原操作数；D为目标操作数。

源操作数的软元件有：KNY、KNX、KNM、KNS、T、C、D、V、Z。

目标操作数的软元件有：KNY、KNM、KNS、T、C、D、V、Z。

2、指令使用

BCD指令将原操作数中的二进制数转化成BCD码并传送到指定的目标元件中。

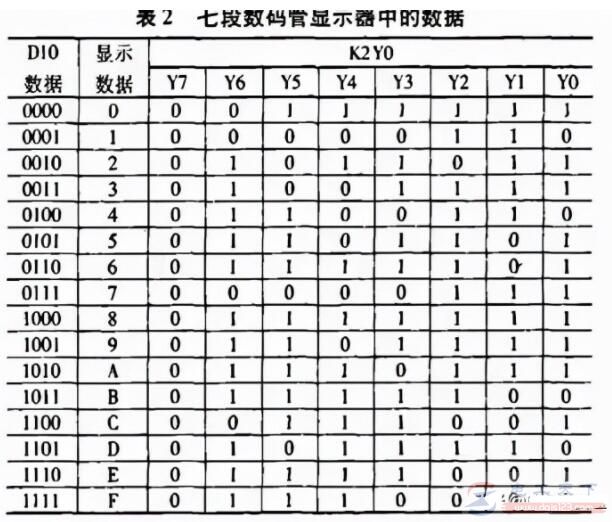

例子：BCD指令将原操作数中的二进制数转换成DCD码，再译成七段码，然后即可使七段数码管显示数值。
