西门子s7-214实时时钟读写实例

如何读写S7-214的实时时钟?

有关实时时钟的两种特殊指令：读和写日期及时钟时间。

需要有如下结构的8字节缓冲区：

为了读或写方便，这些数据用BCD码存储。当操作开关10.0为1时，就将预定日期和时间写入实际时钟。为了显示当前的秒值，将其值拷贝到输出字节QB0。当10.1=1时，则用BCD码显示;当10.1=0时，则用二进制码显示。
例程：

程序框图

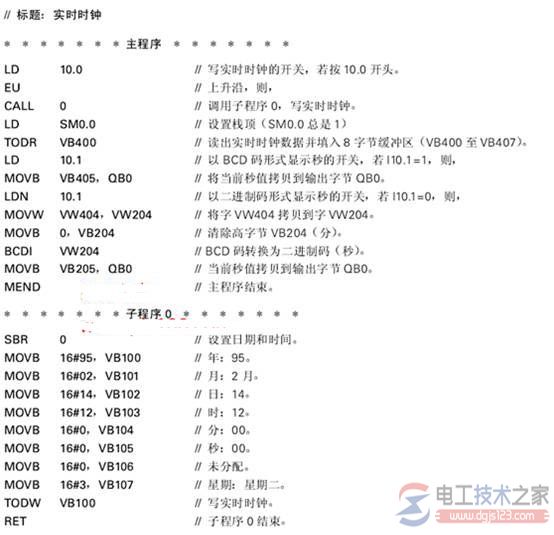

程序和注释

通过按输入开关10.0可调用子程序0。这个子程序按照要求的日期和时问，预先将其值置入VB100到VB107这8个字节，然后用TODW指令，将此设置传送给实时时钟。

每个周期都读出实时时钟的值，这些数据以BCD码形式(4位代表0至9的数字)存储在VB400到VB407这8个字节中。如果输入10.1为1，这些值就被自接拷贝到输出字节QB0，以供显示。

如果输入开关10.1为0，将数据定VW404拷贝到VW204，再将包含分钟值的VB204清零。这一步是必须的，因为把秒值从BCD码形式转换成二进制码形式，只能按字来转换。现时的二进制码的秒值被传输到输出字节QB0，以供显示。

本程序长度为46个字。
