西门子step7功能块定时器参数说明图解

作者:老电工时间:2020-04-23 10:49:53

有关西门子step7功能块定时器参数说明,西门子step7的iec定时器的三种类型,接通延时定时器ton,记忆接通延时定时器tonr,断开延时定时器tof,西门子step7提供了10种定时器指令。

西门子step7定时器参数

西门子step7的iec定时器类型分三种:1、接通延时定时器ton  2、记忆接通延时定时器tonr  3、断开延时定时器tof

西门子step7的iec计时器总共有256个,其中1ms定时器(刷新周期为1ms,与扫描周期和程序处理无关)分为4个(to t32 t64 t96),10ms定时器(每个扫描周期开始时进行刷新)分为16个(t1-t4 t33-t36 t65-t68 t97-t100),其余的都是100ms定时器(在定时器指令被执行时刷新)。

西门子step7提供了10种定时器指令,用户可以根据不同的情况选择适合自己要求的一种,但是西门子step7的定时器时间值用的是一种西门子独有的s5time的数据类型琰表示。有些时候弄得定时器有起来很不顺手。

有些朋友会认为,不如直接用step7的iec定时器省事。step7的iec定时器其实就是step7提供的一系统系统功能块,能实现定时器同样的功能,和step7定时器指令不同的是它们符合iec1131-3标准的定时器。

step7的iec定时器具体地说就是sfb3(tp)脉冲定时器、sfb4(ton)接通延迟定时器和sfb5(tof)关闭延迟定时器。step7的time数据类型在上位机上读写很方了,它的定义实际上就是一个有符号双整数,每一步长表示为1毫秒。

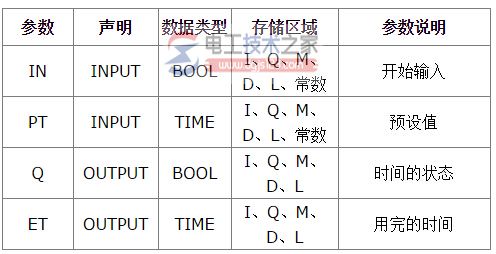

功能块参数说明图:

功能块参数说明

西门子step7功能块定时器参数
