西门子s7-200 plc追踪设备运行时间的方法

用西门子s7-200 plc追踪一台设备运行了多长时间：记录一台设备(制动器、开关等)运行的时间，须满足：

当设备运行时，必须给输入I0.0提供24V信号;当设备小工作时小提供电压。
当提供输入信号时，开始测量时问。如果没有输入信号，那么就中断时问的测量，自到重新提供输入信号为止，测量到的小时数存在字VWD中，分钟数存在字VW2中，秒数存在VW4中。

程序框图

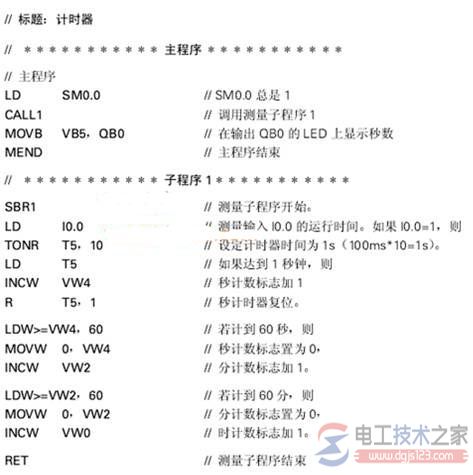

程序和注释

程序第一个扫描周期调用子程序1。

在子程序1中，设定计时器丁5为1秒的运行时间，当达到1秒时，计时器位“T5”被置1，同时，秒计数标志VW4增加1，并将计时器位“T5”复位。

因此，计时器能在下一周期立即重新启动。

当秒计数标志达到60时，分钟计数标志VW2增加1，秒计数标志VW4被置为0.

当分钟计数标志达到60时，小时计数标志VW0增加1，分钟计数标志被置为0。子程序结束。

主程序结束的最后一行用二进制来显示当前的秒数，用输出端的LED显示。

本程序长度为35个字。
