西门子s7-300 cpu系统扫描循环时间的查看办法

如何查看西门子s7-300中cpu系统扫描循环时间，有二种方法，方法1：将程序下载到plc中，在线连接并查看cpu信息，方法2：通过将OB1对应的临时变量传到M区中，读取CPU的扫描循环时间。

西门子s7-300中cpu系统扫描循环时间

方法1：将程序下载到plc中，然后在线连接，然后查看cpu信息。

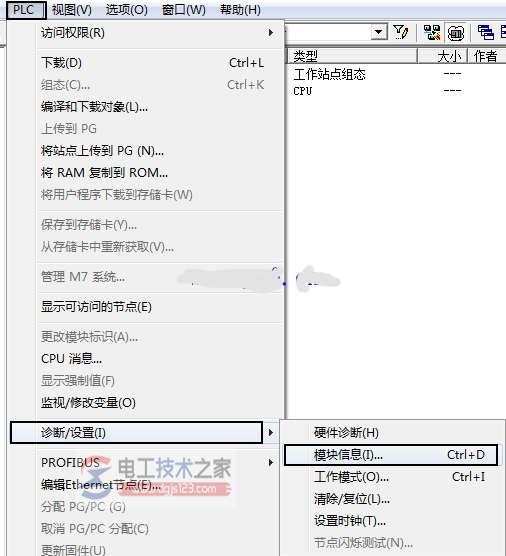

操作步骤：将“SIMATIC 300站点”下载到PLC中，然后在菜单栏中选择“PLC”-“诊断/设置”-“模块信息”。

如图：

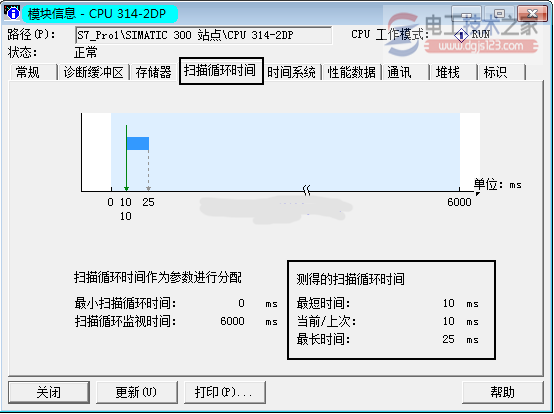

然后，在弹出的模块信息窗口中点击“扫描循环时间”。

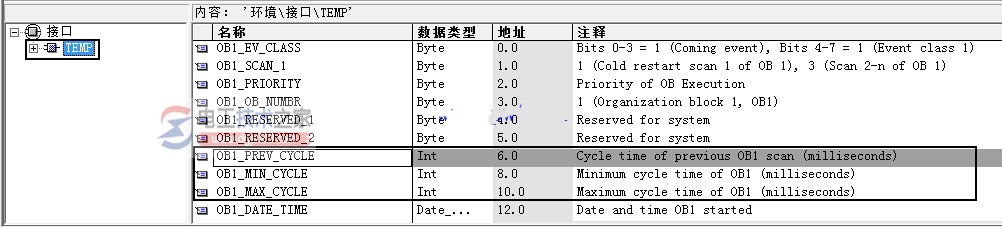

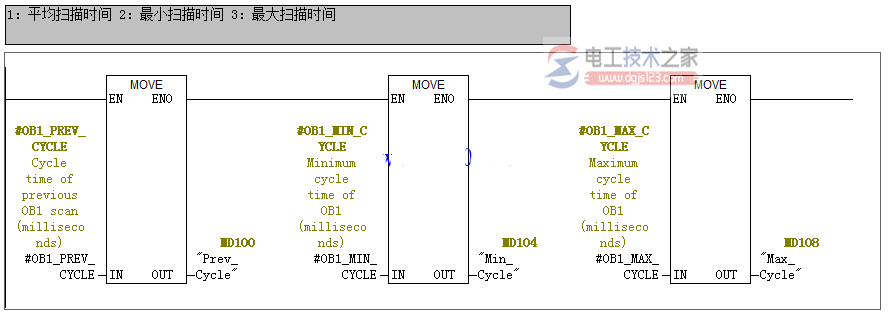

方法2：通过将OB1对应的临时变量传到M区中，即可读取CPU的扫描循环时间。

如图：
