西门子s7-300子程序执行时间

使用s7-300/400 cpu时，如果工程师需要了解某个子程序大约执行的时间，可在主程序调用该子程序的前后分别读取cpu的系统时钟，然后利用时钟指令fc34进行相减进行编程运算。

操作步骤：

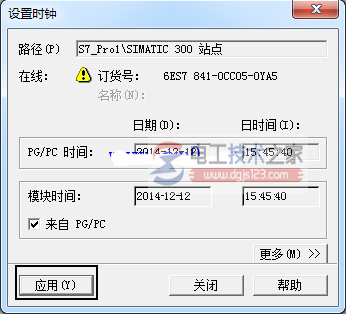

首先，先设置cpu的系统时钟，在菜单栏中的“plc”-“诊断/设置”-“设置时钟”。

然后，在弹出的设置时钟窗口中点击“应用”。

创建一个符号名为“time”数据块（db），并创建如下变量。

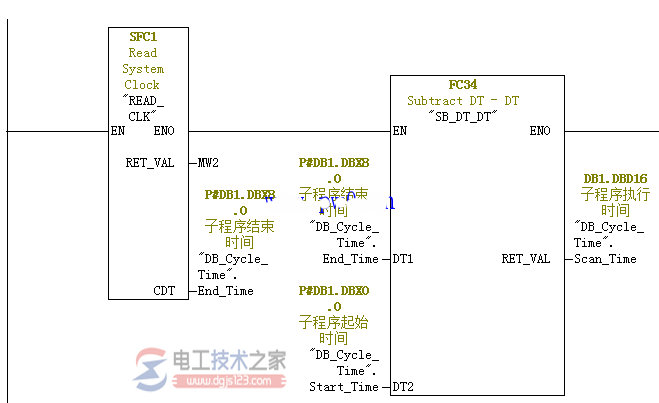

在需要测试的子程序首尾网络中读取系统调用读取系统时钟sfc1，然后运用时钟相减指令fc34进行计算。

操作步骤：在ob1中打开“库”-“standard library”-“system function blocks”中调用“sfc1 read clk func ”。

接着调用打开“库”-“standard libraray”-“iec function blocks”中调用“sfc 34 sb_dt_dt iec”。然后，操作：
