西门子S7-200 PLC数据传送指令分类及功能

西门子S7-200 PLC数据传送指令的用法

1、单个数据传送指令

单个数据传送指令包括字节、字和双字传送指令。

梯形图中的指令盒形式如图1。


图1 单个数据传送指令的梯形图指令盒形式
指令格式为：MOV IN，OUT

2、数据块传送指令

指令类型：字节、字或双字的N个数据成组传送。梯形图中的指令盒形式如图2。

功能：使能输入(EN)有效时，把从输入(IN)字节开始的N个字节数据传送到以输出字节(OUT)开始的N个字节、字或双字中。

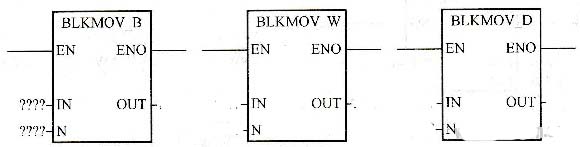

图2 数据块传送指令的梯形图指令盒形式

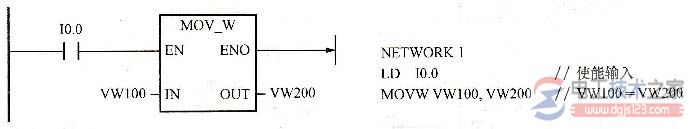

【例】将变量存储器VW100中内容送到VW200中。

梯形图程序如图3。

图3 数据传送指令应用
