S7-1200基本指令：SR、RS用法指南

本文介绍了西门子S7-1200基本指令SR与RS的用法，置位/复位触发器SR，复位/置位触发器SR，以及s7-1200中置位/复位触发器的应用实例说明，供大家学习参考。

S7-1200指令SR和RS用法

1、置位/复位触发器SR

SR指复位优先：

说明：

当I0.0接通，I0.1未接通时，Q0.0置位；当I0.0未接通，I0.1接通时，Q0.0复位；当I0.0和I0.1都接通时，Q0.0复位。

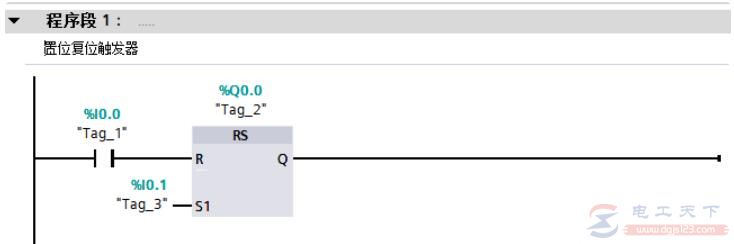

2、复位/置位触发器SR

RS指的是置位优先：

说明：

当I0.0接通，I0.1未接通时Q0.0复位；当I0.0未接通，I0.1接通时，Q0.0置位；当I0.0和I0.1都接通时，Q0.0置位。

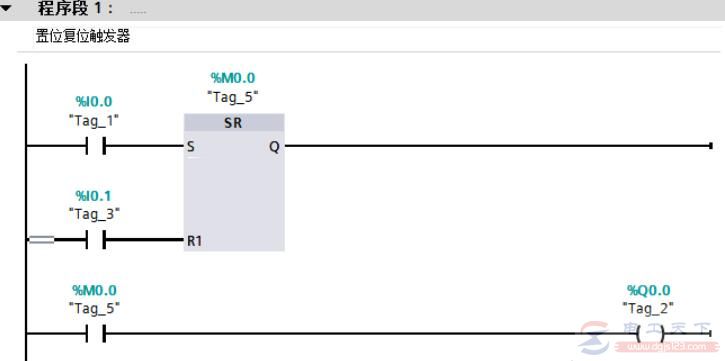

3、置位/复位触发器应用

说明:

1）当I0.0为1，I0.1为0时M0.0被置位为1，此时M0.0接通Q0.0为1；

2）当I0.0为1，I0.1为1时M0.0被复位为1，此时M0.0不接通Q0.0为0；

3）当I0.0为0，I0.1为1时M0.0被复位为1，此时M0.0不接通Q0.0为0。

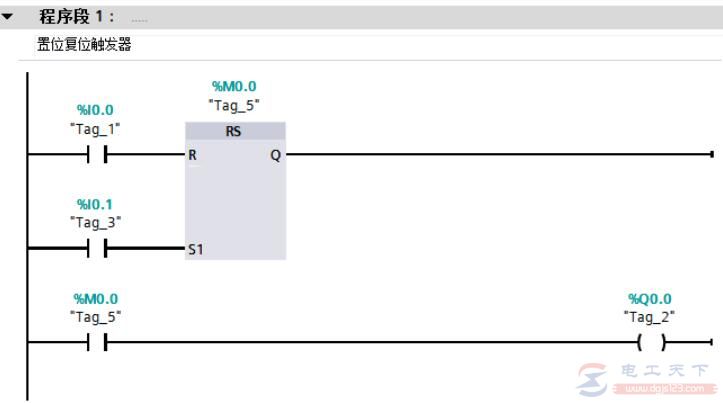

4、复位/置位触发器

说明:

1）当I0.0为1，I0.1为0时M0.0被复位为1，此时M0.0接通Q0.0为1；

2）当I0.0为1，I0.1为1时M0.0被置位为1，此时M0.0不接通Q0.0为0；

3）当I0.0为0，I0.1为1时M0.0被置位为1，此时M0.0不接通Q0.0为0。
